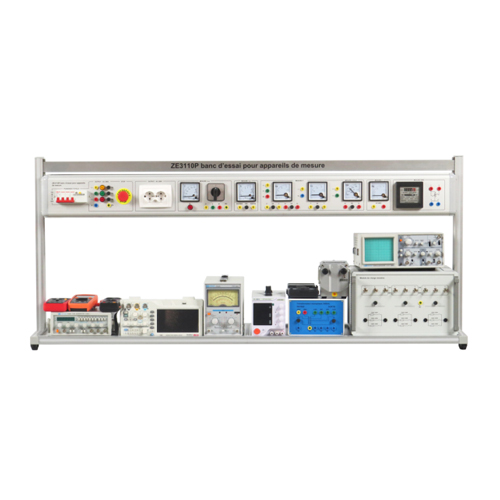

ZE3110P โครงฝึกอบรมเครื่องวัด อุปกรณ์การเรียนการสอน อุปกรณ์ฝึกอบรมทางไฟฟ้าสำหรับโรงเรียน
1. แนะนำผลิตภัณฑ์
1.1 รายละเอียดผลิตภัณฑ์
แพลตฟอร์มฝึกอบรมนี้ประกอบด้วยเครื่องมือวัดทางไฟฟ้าหลากหลายประเภท ผ่านการทดลองที่เกี่ยวข้อง นักเรียนสามารถทำความคุ้นเคยกับคุณลักษณะของเครื่องมือวัดทางไฟฟ้า เข้าใจหลักการวัดและวิธีการต่อสายไฟ และพัฒนาความรู้และทักษะที่เกี่ยวข้อง เหมาะสำหรับการสอนและการประเมินทักษะการฝึกอบรมในสาขาวิชาที่เกี่ยวข้องในวิทยาลัยอาชีวศึกษา วิทยาลัยเทคนิค โรงเรียนอาชีวศึกษา และโรงเรียนเทคนิคระดับมัธยมศึกษา
1.2 คุณสมบัติของผลิตภัณฑ์
(1) แพลตฟอร์มฝึกอบรมใช้โครงสร้างเฟรมเสาโปรไฟล์อลูมิเนียม และแหล่งจ่ายไฟและเครื่องมือวัดถูกรวมและติดตั้งไว้ภายใน ซึ่งปลอดภัย สะดวกในการใช้งาน และไม่เสียหายง่าย
(2) เครื่องมือวัดถูกวางไว้บนชั้นวางเครื่องมือ และสามารถเพิ่มหรือถอดเครื่องมือวัดที่เกี่ยวข้องได้อย่างยืดหยุ่นตามการตั้งค่าหัวข้อการทดลอง เพื่อตอบสนองความต้องการของผู้ใช้ที่แตกต่างกัน
(3) แพลตฟอร์มฝึกอบรมมีระบบป้องกันความปลอดภัยที่ดี
(1) 2. ข้อมูลจำเพาะทางเทคนิค
2.1 พารามิเตอร์ทางเทคนิคพื้นฐาน
แหล่งจ่ายไฟทำงาน ระบบสามเฟสห้าสาย AC380V/50Hz
อุณหภูมิแวดล้อม -10℃～+40℃
ความชื้นแวดล้อม ＜85%（25℃）
2.2 พารามิเตอร์ของอุปกรณ์
ขนาด 1600 มม.*400 มม.*705 มม.
น้ำหนัก 100 กก.
3. ชื่อและฟังก์ชันของส่วนประกอบผลิตภัณฑ์
3.1 ตัวเครื่องหลัก
ลำดับที่ ชื่อ จำนวน
1 เบรกเกอร์วงจร 1
2 ขั้วต่อไฟสามเฟส 1
3 สวิตช์หยุดฉุกเฉิน 1
4 เต้ารับไฟฟ้า 1
5 โวลต์มิเตอร์ 1
6 ไฟแสดงสถานะกำลังไฟฟ้า 4
7 สวิตช์แสดงเฟส 1
8 ขั้วต่อไฟสามเฟส 4
9 แอมมิเตอร์ 1
10 ขั้วต่อภายนอกของแอมมิเตอร์ 2
11 วัตต์มิเตอร์สามเฟส 1
12 วัตต์มิเตอร์สามเฟส ขั้วต่อภายนอก 7
13 วัตต์มิเตอร์เฟสเดียว 1
14 วัตต์มิเตอร์เฟสเดียว ขั้วต่อภายนอก 4
15 เครื่องวัดตัวประกอบกำลัง 1
16 เครื่องวัดตัวประกอบกำลัง ขั้วต่อภายนอก 4
17 เครื่องวัดความถี่ 1
18 เครื่องวัดความถี่ ขั้วต่อภายนอก 2
19 เครื่องวัดพลังงาน 1
20 เครื่องวัดพลังงาน ขั้วต่อภายนอก 4
21 มัลติมิเตอร์ดิจิทัล 1
22 เครื่องวัดความจุและความเหนี่ยวนำ 1
23 แอมมิเตอร์แบบหนีบ 1
24 ออสซิลโลสโคปดิจิทัล 1
25 มัลติมิเตอร์อนาล็อก 1
26 เมกะโอห์มมิเตอร์ 1
27 ออสซิลโลสโคปอนาล็อก 1
28 เครื่องกำเนิดสัญญาณ 1
29 มิลลิโวลต์มิเตอร์แบบทรานซิสเตอร์ 1
30 แหล่งจ่ายไฟ DC แบบควบคุมแรงดัน 1
31 กล่องตัวต้านทาน 1
32 กล่องหม้อแปลงไฟฟ้าเฟสเดียว 1
33 โครง 1
3.2 อุปกรณ์เสริม
ลำดับที่ ชื่อ จำนวน
1 สายทดสอบเครื่องกำเนิดสัญญาณ 2
2 สาย USB สำหรับออสซิลโลสโคปดิจิทัล 1
3 เครื่องมือดีบักอุปกรณ์ 1
4 สายทดสอบแหล่งจ่ายไฟ DC แบบควบคุมแรงดัน 2
5 สายทดสอบออสซิลโลสโคปดิจิทัล 2
6 เครื่องมือดีบักอุปกรณ์ 1
7 สายทดสอบออสซิลโลสโคปอนาล็อก 2
8 สายทดสอบมิลลิโวลต์มิเตอร์ 2
9 สายทดสอบมิเตอร์ 2
ลำดับที่ ชื่อ จำนวน
1 สายไฟนิรภัยสีน้ำเงิน 4 มม. 5
2 สายไฟนิรภัยสีเหลือง 4 มม. 6
3 สายไฟนิรภัยสีเขียว 4 มม. 6
4 สายไฟนิรภัยสีแดง 4 มม. 6
5 สายไฟนิรภัยสองสี 4 มม. 6
6 สายไฟนิรภัยกำลัง 4 มม. 6
ลำดับที่ ชื่อ จำนวน 1 แอมมิเตอร์แบบหนีบ 1
2 มัลติมิเตอร์ดิจิทัล 1
3 มัลติมิเตอร์อนาล็อก 1
4 เครื่องวัดความเหนี่ยวนำและความจุ 1
4 รายการทดลองการสอนเกี่ยวกับผลิตภัณฑ์
(1) การใช้กล่องจ่ายไฟ
(2) การใช้กล่องหม้อแปลง
(3) การใช้แอมมิเตอร์แบบหนีบ
(4) การใช้มัลติมิเตอร์แบบเข็ม
(5) การใช้มัลติมิเตอร์ดิจิทัล
(6) การใช้เครื่องวัดความจุแบบดิจิทัล
(7) การใช้เมกะโอห์มมิเตอร์
(8) การใช้ทรานซิสเตอร์มิลลิโวลต์มิเตอร์
(9) การใช้เครื่องกำเนิดสัญญาณ
(10) การใช้ออสซิลโลสโคปอนาล็อก
(11) การใช้แหล่งจ่ายไฟกระแสตรงแบบควบคุม
(12) การใช้ออสซิลโลสโคปดิจิทัล
