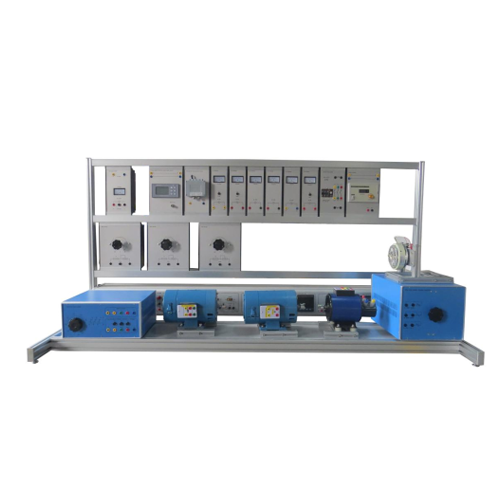

ZE3355P แท่นทดสอบเครื่องจักรไฟฟ้ากระแสตรง อุปกรณ์การเรียนการสอน แท่นฝึกอบรมไฟฟ้า
I. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
อุปกรณ์ฝึกอบรมนี้ประกอบด้วยอุปกรณ์ควบคุมต่างๆ โดยผ่านการทดลองที่เกี่ยวข้อง คุณจะสามารถทำความคุ้นเคยกับมอเตอร์เหนี่ยวนำแบบวงแหวนสลิป เพื่อพัฒนาความรู้และทักษะที่เกี่ยวข้องของนักเรียน เหมาะสำหรับการเรียนการสอนและการประเมินทักษะในสาขาวิชาที่เกี่ยวข้องในวิทยาลัยอาชีวศึกษา มหาวิทยาลัย โรงเรียนอาชีวศึกษา และโรงเรียนเทคนิค
1.2 คุณสมบัติ
(1) แพลตฟอร์มการฝึกอบรมใช้โครงสร้างเฟรมเสาอลูมิเนียม โปรไฟล์ เครื่องมือวัดและแหล่งจ่ายไฟสำหรับการฝึกอบรมติดตั้งแบบฝังและรวมเข้าด้วยกัน และวงจรและส่วนประกอบสำหรับการฝึกอบรมรวมอยู่ในกล่องแขวน แต่ละหน่วยมีความยืดหยุ่น ใช้งานสะดวก และไม่เสียหายง่าย
(2) วงจรและอุปกรณ์ทดลองมีครบครันและสามารถใช้ร่วมกันเพื่อทำการฝึกอบรมเนื้อหาของหลักสูตรต่างๆ ได้
(3) แพลตฟอร์มการฝึกอบรมมีระบบป้องกันความปลอดภัยที่ดี
II. พารามิเตอร์ประสิทธิภาพ
(1) กำลังไฟฟ้าเข้า: ระบบสามเฟสห้าสาย 220V±10%
(2) ขนาด: 1575 มม. × 680 มม. × 835 มม.
(3) กำลังไฟรวมของเครื่อง: <1KVA
(4) น้ำหนัก: <100 กก.
(5) สภาพการทำงาน: อุณหภูมิแวดล้อม -10℃～+40℃ ความชื้นสัมพัทธ์ ＜85% (25℃)
III. ส่วนประกอบของผลิตภัณฑ์
3.1 แผงควบคุมกำลังไฟฟ้า
กล่องควบคุมกำลังไฟฟ้าใช้แผงอลูมิเนียมอัลลอยด์และโครงสร้างกล่องปิด ซึ่งเชื่อมต่อกับชั้นวางด้านล่างเป็นส่วนเดียวกัน
3.2 โต๊ะฝึกอบรม
โต๊ะทำงานใช้แผ่นรองพื้นความหนาแน่นสูง 25 มม. และพื้นผิวได้รับการเคลือบด้วยแผ่นกันไฟที่อุณหภูมิสูงและแรงดันสูง ซึ่งมีโครงสร้างที่แข็งแรงและรูปลักษณ์ที่สวยงาม
3.3 การกำหนดค่าแผงควบคุมกำลังไฟฟ้า
(1) อินพุตกำลังไฟฟ้าสามเฟสสี่สาย ควบคุมโดยเบรกเกอร์วงจรป้องกันไฟรั่ว พร้อมปุ่มควบคุมหยุดฉุกเฉิน ในกรณีฉุกเฉิน ให้กดปุ่มหยุดฉุกเฉินและเบรกเกอร์เพื่อตัดกระแสไฟ
(2) มีไฟแสดงสถานะกำลังไฟ ซ็อกเก็ตเอาต์พุตกำลังไฟ และขั้วต่อเอาต์พุตกำลังไฟแบบปลอดภัย
(3) แหล่งจ่ายไฟ AC ในตัวพร้อมฟังก์ชันป้องกันการลัดวงจร 3.4 โมดูลกล่องแขวน
กล่องจ่ายไฟ
บทนำ
1: แหล่งจ่ายไฟรวม --- เบรกเกอร์ป้องกันไฟรั่ว 4P
2: หน่วยหยุดฉุกเฉิน
3: หน่วยเอาต์พุต AC 380V สามเฟส
4: หน่วยเอาต์พุต AC 220V สามเฟส
5: หน่วยเอาต์พุต DC
6: มิเตอร์วัดค่าหลายฟังก์ชันสามเฟส
7: มิเตอร์วัดค่าหลายฟังก์ชันเฟสเดียว
8: หน่วยเอาต์พุตไฟ DC 0-220V และ DC 220V
9: เครื่องวัดความเร็วรอบ
10: เต้ารับ
IV. สามารถทำการฝึกอบรมเนื้อหาต่อไปนี้ได้
(1) การฝึกอบรมการสตาร์ทมอเตอร์อะซิงโครนัสแบบสลิปริงสามเฟส
(2) การฝึกอบรมการสตาร์ทมอเตอร์กระแสตรงแบบขนาน
(3) การฝึกอบรมการสตาร์ทมอเตอร์กระแสตรงแบบอนุกรม
(4) การฝึกอบรมการสตาร์ทมอเตอร์กระแสตรงแบบผสม
(5) การฝึกอบรมการเบรกมอเตอร์กระแสตรง
