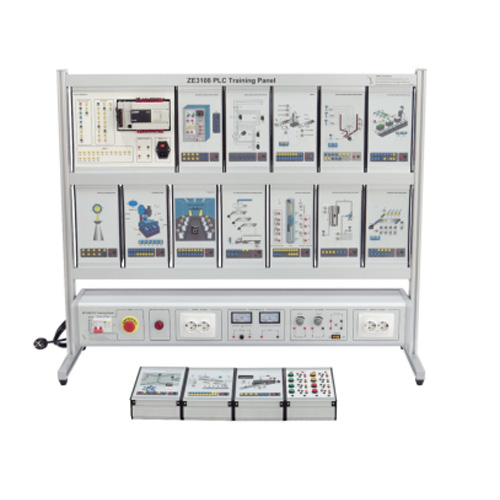

ZE3108PM แผงควบคุมการฝึกอบรม PLC อุปกรณ์โต๊ะทำงานสำหรับการสอน เทคโนโลยีการศึกษา อุปกรณ์ฝึกอบรมด้านไฟฟ้า
I. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
อุปกรณ์ฝึกอบรมนี้ประกอบด้วย PLC ของ Mitsubishi โมดูลจำลองการฝึกอบรม และอุปกรณ์ควบคุมอื่นๆ ผ่านการทดลองที่เกี่ยวข้อง ผู้เรียนสามารถทำความคุ้นเคยกับการใช้งานพื้นฐานของ PLC ของ Mitsubishi วิธีการเขียนโปรแกรม และการใช้ซอฟต์แวร์การเขียนโปรแกรม พัฒนาความรู้และทักษะที่เกี่ยวข้องของนักเรียน เหมาะสำหรับการสอนและการประเมินทักษะในโรงเรียนอาชีวศึกษา โรงเรียนอาชีวศึกษาระดับสูง โรงเรียนอาชีวศึกษาตอนต้น และโรงเรียนเทคนิค
1.2 คุณสมบัติ
(1) แพลตฟอร์มฝึกอบรมใช้โครงสร้างเฟรมเสาโปรไฟล์อลูมิเนียม เครื่องมือวัดและแหล่งจ่ายไฟฝึกอบรมถูกติดตั้งและรวมเข้าด้วยกัน และวงจรฝึกอบรมและอุปกรณ์ต่างๆ ถูกรวมไว้ในกล่องแขวน หน่วยต่างๆ มีความยืดหยุ่น ใช้งานง่าย และไม่เสียหายง่าย
(2) วงจรทดลองและอุปกรณ์ต่างๆ ได้รับการกำหนดค่าอย่างครบถ้วน และสามารถใช้ร่วมกันเพื่อเติมเต็มเนื้อหาการฝึกอบรมของหลักสูตรต่างๆ ได้
(3) แพลตฟอร์มฝึกอบรมมีระบบป้องกันความปลอดภัยที่ดี
(1) II. พารามิเตอร์ประสิทธิภาพ
กำลังไฟฟ้าขาเข้า: เฟสเดียว 220V±10% 50Hz
น้ำหนัก: ＜100 กก.
ขนาด: 1220*410*1070 มม.
สภาวะการทำงาน: อุณหภูมิแวดล้อม -10°C～+40°C ความชื้นสัมพัทธ์ <85% (25°C)
III. รายการส่วนประกอบและรายละเอียด
3.1 ส่วนประกอบหลัก
หมายเลข ชื่อ
1 ขาตั้งทดลอง
2 โมดูลกล่องแขวนทดลอง 17 ชิ้น
3 กล่องจ่ายไฟ
3.2 ส่วนประกอบของกล่องจ่ายไฟ
หมายเลข ชื่อ
1 เบรกเกอร์
2 สวิตช์หยุดฉุกเฉิน
3 ไฟสีแดง
4 เต้ารับสองรู AC220V
5 แอมมิเตอร์ DC
6 โวลต์มิเตอร์ DC
7 ปุ่มปรับกระแส DC
8 ปุ่มปรับแรงดัน DC
3.3 รายการอุปกรณ์
หมายเลข ชื่อ จำนวน
ส่วนประกอบ 1 กล่องแขวน PLC MITSUBISHI FX3U 32MR/ES-A 1
ส่วนประกอบ 2 กล่องแขวนจำลองเครื่องขายสินค้าอัตโนมัติ 1
ส่วนประกอบที่ 3 กล่องจำลองการควบคุมมอเตอร์ 1
ส่วนประกอบที่ 4 กล่องแขวนจำลองหุ่นยนต์ 1
ส่วนประกอบที่ 5 กล่องแขวนจำลองการผสมของเหลวหลากหลายชนิด 1
ส่วนประกอบที่ 6 กล่องแขวนจำลองสายการผลิตบรรจุภัณฑ์อัตโนมัติ 1
ส่วนประกอบที่ 7 กล่องแขวนจำลองไฟหอคอย 1
ส่วนประกอบที่ 8 กล่องแขวนจำลองการควบคุมศูนย์เครื่องจักรกล 1
ส่วนประกอบที่ 9 กล่องแขวนจำลองตัวตอบสนอง 1
ส่วนประกอบที่ 10 กล่องแขวนจำลองการป้อนและโหลดอัตโนมัติ 1
ส่วนประกอบที่ 11 กล่องแขวนจำลองการทดลองลิฟต์ 1
ส่วนประกอบที่ 12 กล่องแขวนจำลองระดับน้ำหอน้ำ 1
ส่วนประกอบที่ 13 กล่องแขวนจำลองการควบคุมการคัดแยกจดหมายอัตโนมัติ 1
ส่วนประกอบที่ 14 กล่องแขวนจำลองสัญญาณไฟจราจร 1
ส่วนประกอบที่ 15 กล่องแขวนจำลองระบบควบคุมรถเข็น 1
ส่วนประกอบที่ 16 กล่องแขวนจำลองการควบคุมอุณหภูมิ 1
ส่วนประกอบที่ 17 กล่องแขวนปุ่มกด 1
3.4 อุปกรณ์เสริม
หมายเลข ชื่อ จำนวน
1 ดิจิทัล มัลติมิเตอร์ 1
2 สายไฟ 1
3 สายไฟสีน้ำเงิน 2 มม. 5
4 สายไฟสีดำ 2 มม. 10
5 สายไฟสีแดง 2 มม. 10
6 สายเคเบิล 1
7 ฟิวส์ 6
8 แฟลชไดร์ฟ 1
IV. รายการทดลอง
การทดลองที่ 1 การจำลองเครื่องขายสินค้าอัตโนมัติ
การทดลองที่ 2 การจำลองการควบคุมมอเตอร์
การทดลองที่ 3 การจำลองหุ่นยนต์แขนกล
การทดลองที่ 4 การจำลองการผสมของเหลวหลายชนิด
การทดลองที่ 5 การจำลองสายการผลิตบรรจุภัณฑ์อัตโนมัติ
การทดลองที่ 6 การจำลองหอคอยแสงแห่งท้องฟ้า
การทดลองที่ 7 การจำลองการควบคุมศูนย์เครื่องจักรกล
การทดลองที่ 8 การจำลองเครื่องตอบรับอัตโนมัติ
การทดลองที่ 9 การจำลองการป้อนและโหลดอัตโนมัติ
การทดลองที่ 10 การจำลองลิฟต์
การทดลองที่ 11 การจำลองระดับน้ำของหอน้ำ
การทดลองที่ 12 การจำลองการควบคุมการคัดแยกจดหมายอัตโนมัติ
การทดลองที่ 13 การจำลองสัญญาณไฟจราจร
การทดลองที่ 14 การจำลองระบบควบคุมรถเข็นขนส่ง
การทดลอง 15. การทดลองจำลองการควบคุมอุณหภูมิ
