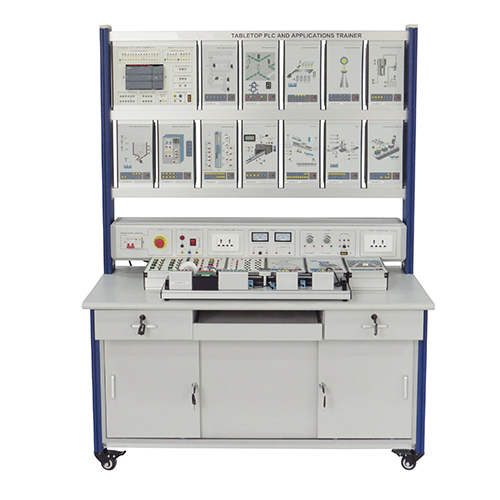

ZE4118A อุปกรณ์ฝึกอบรม PLC และการใช้งานแบบตั้งโต๊ะ แท่นฝึกอบรมสำหรับโรงเรียน แท่นฝึกอบรมวิชาชีพ อุปกรณ์ฝึกอบรมด้านไฟฟ้า
1. แนะนำอุปกรณ์
1.1 ภาพรวม
อุปกรณ์ฝึกอบรมนี้เป็นอุปกรณ์การสอนแบบครบวงจรที่รวมเอาตัวควบคุม PLC Siemens S7-1200 และโมดูลจำลองการฝึกอบรมหลายโมดูลเข้าไว้ด้วยกัน มีจุดมุ่งหมายเพื่อให้ผู้เรียนเข้าใจและเชี่ยวชาญวิธีการใช้งานพื้นฐาน ทักษะการเขียนโปรแกรม และการทำงานของซอฟต์แวร์การเขียนโปรแกรมที่เกี่ยวข้องกับ PLC S7-1200 อย่างลึกซึ้ง ผ่านชุดการทดลองที่ออกแบบมาเป็นพิเศษ อุปกรณ์นี้ไม่เพียงแต่เหมาะสำหรับการฝึกปฏิบัติการสอนของสาขาอิเล็กทรอนิกส์และไฟฟ้า ระบบอัตโนมัติ และสาขาที่เกี่ยวข้องในวิทยาลัยอาชีวศึกษาและเทคนิคระดับสูง โรงเรียนเทคนิคอาวุโส โรงเรียนอาชีวศึกษาและเทคนิคระดับมัธยมศึกษา และโรงเรียนเทคนิคเท่านั้น แต่ยังเหมาะสำหรับการฝึกอบรมและประเมินทักษะทางวิชาชีพอีกด้วย ผ่านการทดลองเหล่านี้ ผู้เรียนสามารถพัฒนาความรู้ทางทฤษฎีและความสามารถในการปฏิบัติงาน สร้างรากฐานที่มั่นคงสำหรับการจ้างงานและการทำงานจริงในอนาคต
1.2 คุณสมบัติ
(1) การออกแบบโครงสร้าง: โต๊ะฝึกอบรมใช้โครงสร้างเฟรมเสาโปรไฟล์อลูมิเนียม ซึ่งไม่เพียงแต่มีความมั่นคงและทนทานเท่านั้น แต่ยังสะดวกสำหรับนักเรียนในการดำเนินการทดลองอีกด้วย (1) เครื่องมือวัดและแหล่งจ่ายไฟสำหรับการฝึกอบรมทั้งหมดถูกติดตั้งและรวมเข้ากับโต๊ะทำงานฝึกอบรม ทำให้ระบบการฝึกอบรมทั้งหมดดูเรียบร้อยและมีประสิทธิภาพ วงจรและอุปกรณ์ทดลองถูกรวมไว้ในรูปแบบของกล่องแขวน หน่วยต่างๆ สามารถจับคู่ได้อย่างยืดหยุ่น ซึ่งสะดวกสำหรับนักเรียนในการเปลี่ยนและรวมเข้าด้วยกันอย่างรวดเร็วตามความต้องการในการทดลองที่แตกต่างกัน ในขณะเดียวกัน การออกแบบนี้ยังช่วยลดความเสี่ยงต่อความเสียหายของอุปกรณ์ได้อย่างมาก
(2) ฟังก์ชั่นการทดลอง: การกำหนดค่าของวงจรและอุปกรณ์ทดลองนั้นสมบูรณ์มาก และสามารถใช้ร่วมกันเพื่อเติมเต็มเนื้อหาการฝึกอบรมภาคปฏิบัติของวิชาต่างๆ ซึ่งหมายความว่านักเรียนสามารถจำลองสถานการณ์การควบคุมอุตสาหกรรมต่างๆ ผ่านการผสมผสานที่แตกต่างกัน เช่น สายการผลิตบรรจุภัณฑ์อัตโนมัติ การควบคุมสัญญาณไฟจราจร การป้อนและการโหลดอัตโนมัติ เป็นต้น กล่องแขวนอเนกประสงค์ดังกล่าวช่วยเสริมเนื้อหาการสอนและช่วยให้นักเรียนเข้าใจหลักการทำงานของระบบที่ซับซ้อนได้อย่างมาก
(3) ความปลอดภัย: ความปลอดภัยเป็นสิ่งสำคัญอันดับแรกในการออกแบบอุปกรณ์ฝึกอบรมภาคปฏิบัติเสมอ แพลตฟอร์มการฝึกอบรมนี้มีระบบป้องกันความปลอดภัยที่ดี รวมถึงปุ่มหยุดฉุกเฉิน การป้องกันการโอเวอร์โหลด การป้องกันการลัดวงจร และมาตรการความปลอดภัยอื่นๆ อีกมากมาย เพื่อให้มั่นใจในความปลอดภัยของนักเรียนในระหว่างการทดลอง นอกจากนี้ สภาพแวดล้อมการทำงานของอุปกรณ์ยังครอบคลุมช่วงอุณหภูมิแวดล้อมและความชื้นสัมพัทธ์ ซึ่งช่วยให้มั่นใจได้ว่าอุปกรณ์จะทำงานได้อย่างเสถียรภายใต้สภาวะการทำงานปกติ
โดยสรุปแล้ว ชุดอุปกรณ์ฝึกอบรมนี้ ด้วยการออกแบบโครงสร้างที่ยืดหยุ่น การกำหนดค่าฟังก์ชันที่ครอบคลุม และประสิทธิภาพด้านความปลอดภัยที่ยอดเยี่ยม จึงเป็นแพลตฟอร์มการเรียนรู้และฝึกฝนที่เหมาะสมสำหรับนักเรียน ช่วยให้พวกเขาสามารถเรียนรู้และประยุกต์ใช้เทคโนโลยีการควบคุม PLC ในสภาพแวดล้อมที่ปลอดภัย
2. พารามิเตอร์ทางเทคนิค
กำลังไฟเข้า: ไฟฟ้ากระแสสลับเฟสเดียว 3 สาย 220V±10% 50Hz
น้ำหนัก: <100 กก.
สภาพการทำงาน: อุณหภูมิแวดล้อม -10℃～+40℃ ความชื้นสัมพัทธ์ <85% (25℃)
ขนาด: 1780 มม.×700 มม.×1300 มม.
3. รายการส่วนประกอบและรายละเอียด
3.1 ส่วนประกอบหลัก
ลำดับที่ ชื่อ
1 โมดูลกล่องแขวนสำหรับการทดลอง
2 กล่องจ่ายไฟ
3 โมดูลควบคุมสเต็ปเปอร์/มอเตอร์ DC
4 โต๊ะทำงานฝึกอบรม
3.2 ส่วนประกอบของกล่องจ่ายไฟ
ลำดับที่ ชื่อ
1 เบรกเกอร์วงจร
2 สวิตช์หยุดฉุกเฉิน
3 โมดูลเอาต์พุต AC 220V K4
4 ปลั๊กไฟ AC 220V แบบยุโรป 6 รู
5 แอมมิเตอร์ DC
6 โวลต์มิเตอร์ DC
7 โมดูลควบคุม DC
8 ปลั๊กไฟ AC 220V แบบยุโรป 6 รู
3.3 รายการการกำหนดค่าอุปกรณ์
ลำดับที่ ชื่อ จำนวน
ส่วนประกอบ 1 โมดูล PLC ZE4118A-SIEMENS-CPU 1
ส่วนประกอบที่ 2 โมดูลจำลองการควบคุมมอเตอร์ AC, ZE4118A-01 1
ส่วนประกอบที่ 3 โมดูลจำลองการควบคุมสัญญาณไฟจราจร, ZE4118A-02 1
ส่วนประกอบที่ 4 โมดูลจำลองการควบคุมการคัดแยกจดหมาย, ZE4118A-03 1
ส่วนประกอบที่ 5 โมดูลจำลองการควบคุมไฟหอคอย, ZE4118A-04 1
ส่วนประกอบที่ 6 โมดูลจำลองการควบคุมระดับน้ำอัตโนมัติ, ZE4118A-05 1
ส่วนประกอบที่ 7 โมดูลจำลองกระบวนการผสมของเหลว, ZE4118A-06 1
ส่วนประกอบที่ 8 โมดูลจำลองเครื่องจำหน่ายสินค้าอัตโนมัติ, ZE4118A-07 1
ส่วนประกอบที่ 9 โมดูลจำลองการควบคุมลิฟต์, ZE4118A-08 1
ส่วนประกอบที่ 10 โมดูลจำลองการควบคุมอุณหภูมิ, ZE4118A-09 1
ส่วนประกอบที่ 11 โมดูลจำลองการควบคุม AGV วัสดุ ZE4118A-10 1
ส่วนประกอบที่ 12 โมดูลจำลองการหยิบและวางแขนหุ่นยนต์ ZE4118A-11 1
ส่วนประกอบที่ 13 โมดูลจำลองสายการผลิตบรรจุภัณฑ์อัตโนมัติ ZE4118A-12 1
ส่วนประกอบที่ 14 โมดูลจำลองการโหลดและกระบวนการโหลดสายพานลำเลียงอัตโนมัติ ZE4118A-13 1
ส่วนประกอบที่ 15 โมดูลจำลองสถานีกัด ZE4118A-14 1
ส่วนประกอบที่ 16 โมดูลจำลองการตอบคำถาม ZE4118A-15 1
ส่วนประกอบที่ 17 โมดูลควบคุมมอเตอร์สเต็ปเปอร์และมอเตอร์ DC ZE4118A-16 1
ส่วนประกอบที่ 18 โมดูลอินพุตปุ่ม ZE4118A-SIEMENS-PB 1
ส่วนประกอบที่ 19 โมดูลไฟแสดงสถานะ LED/แสง ZE4118A-SIEMENS-LP 1
ส่วนประกอบที่ 20 โมดูลรีเลย์ 4 ทาง ZE4118A-SIEMENS-RLY 1
3.4 อุปกรณ์เสริม
ลำดับที่ ชื่อ จำนวน
1 กรอบกล่องแขวน 1
2 ฟิวส์ 0.1A/3A/5A 5*20 5 ชิ้นละ 15 นิ้วรวม
3 แฟลชไดรฟ์ USB 1
4 สายเคเบิลเครือข่าย 2 ม. 1
5 สายไฟนิรภัย 2 มม. ยาว 100 ซม. 60
6 สายไฟนิรภัย 4 มม. ยาว 1 ม. แบบสองหัว 3
4. รายการทดลอง
การทดลองที่ 1 การจำลองสายการผลิตบรรจุภัณฑ์อัตโนมัติ
การทดลองที่ 2 การจำลองสัญญาณไฟจราจร
การทดลองที่ 3 การจำลองการป้อนและโหลดอัตโนมัติ
การทดลองที่ 4 การจำลองการควบคุมมอเตอร์
การทดลองที่ 5 การจำลองการควบคุมอุณหภูมิ
การทดลองที่ 6 การจำลองหุ่นยนต์แขนกล
การทดลองที่ 7 การจำลองการผสมของเหลวหลายชนิด
การทดลองที่ 8 การจำลองการควบคุมการคัดแยกจดหมายอัตโนมัติ
การทดลองที่ 9 การจำลองระดับน้ำในหอน้ำ
การทดลองที่ 10 การจำลองลิฟต์
การทดลองที่ 11 การจำลองเครื่องขายสินค้าอัตโนมัติ
การทดลองที่ 12 การจำลองเสียงกริ่ง
การทดลองที่ 13 การจำลองไฟเทียนต้า
การทดลองที่ 14 การจำลองการควบคุมเครื่องจักรกล
การทดลองที่ 15 การจำลองการควบคุมยานพาหนะขนส่งวัสดุ ระบบ
การทดลองที่ 16 การควบคุมมอเตอร์สเต็ปเปอร์และมอเตอร์ DC
