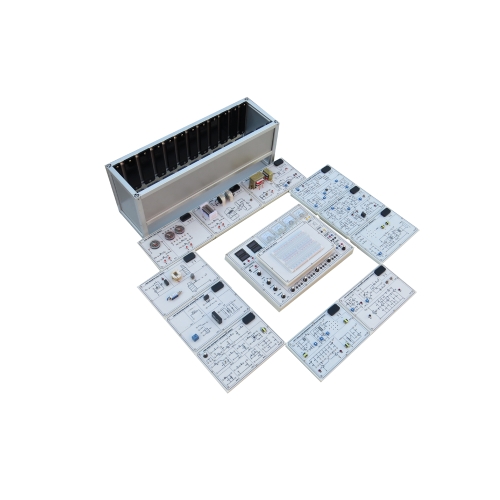

SS1102C อุปกรณ์ฝึกสอนพื้นฐานไฟฟ้าและอิเล็กทรอนิกส์ อุปกรณ์การเรียนการสอน อุปกรณ์ฝึกอบรมทางไฟฟ้า
1. แนะนำอุปกรณ์
1.1 ภาพรวม
อุปกรณ์นี้สามารถใช้ทำการทดลองได้หลากหลาย ตั้งแต่ไฟฟ้าพื้นฐาน แม่เหล็ก วงจรไฟฟ้าพื้นฐาน คุณลักษณะและการใช้งานของชิ้นส่วนอิเล็กทรอนิกส์อื่นๆ รวมถึงคุณลักษณะและการใช้งานของออสซิลเลเตอร์
1.2 คุณสมบัติ
1. การออกแบบแบบโมดูลาร์: ด้วยแม่แบบที่แตกต่างกัน 8 แบบ อุปกรณ์นี้จึงสามารถกำหนดค่าการทดลองได้อย่างยืดหยุ่น เหมาะสำหรับโครงการทดลองต่างๆ
2. เน้นการปฏิบัติ: อุปกรณ์นี้เน้นการพัฒนาทักษะการลงมือปฏิบัติจริง ช่วยให้นักเรียนได้เรียนรู้ในสภาพแวดล้อมที่จำลองความผิดพลาดจริง ซึ่งช่วยเพิ่มความสามารถในการเรียนรู้และปฏิสัมพันธ์
3. เหมาะสำหรับนักเรียนทุกระดับ ตั้งแต่ไฟฟ้าพื้นฐานไปจนถึงการวิเคราะห์วงจรที่ซับซ้อน อุปกรณ์นี้รองรับความต้องการด้านการสอนที่หลากหลาย
2. พารามิเตอร์ทางเทคนิค
กำลังไฟฟ้าขาเข้า: ไฟฟ้ากระแสสลับเฟสเดียว 3 สาย 220V±10%
สภาวะการทำงาน: อุณหภูมิแวดล้อม: -10℃～+40℃ ความชื้นสัมพัทธ์: <85%(25℃)
3. รายการส่วนประกอบและรายละเอียด
3.1 ส่วนประกอบหลัก
ลำดับที่ ชื่อ
1 กล่องเก็บอุปกรณ์
2 โมดูลการสอนการทดลองอิเล็กทรอนิกส์กำลัง
3 โมดูลจ่ายไฟ
3.2 ส่วนประกอบของกล่องจ่ายไฟ
ลำดับที่ ชื่อ
1 ไฟแสดงสถานะ LED 8 หลัก
2 สวิตช์โยก
3 โมดูลลำโพง
4 โมดูลจ่ายไฟ AC แบบติดตั้งถาวร
5 โมดูลจ่ายไฟ DC แบบติดตั้งถาวร
6 โมดูลควบคุมแรงดันไฟฟ้า DC
7 โมดูลตัวต้านทานแบบเลื่อน
8 สวิตช์
9 เครื่องกำเนิดสัญญาณ
10 11 12 13 ฐานยึด
หมายเหตุ: สวิตช์เปิดปิดหลักของโมดูลจ่ายไฟอยู่ทางด้านซ้าย
3.3 อุปกรณ์เสริม
ลำดับที่ ชื่อ จำนวน
1 มัลติมิเตอร์ 1
2 ไดรฟ์ USB สำหรับซอฟต์แวร์ 1
3 สายไฟ 1
4 สายเชื่อมต่อเพื่อความปลอดภัย 2 มม. หลายเส้น
5 สายส่งสัญญาณโปรแกรม 1
4. รายการการทดลอง
การทดลองที่ 1 กฎของ Kirchhoff การทดลอง
การทดลองที่ 2 การทดสอบโมดูลควบคุมแรงดันไฟฟ้า
การทดลองที่ 3 การทดสอบเครื่องขยายเสียง
การทดลองที่ 4 การแปลงสัญญาณดิจิทัลเป็นอนาล็อก
การทดลองที่ 5 การแปลงสัญญาณอนาล็อกเป็นดิจิทัล
การทดลองที่ 6 การทดสอบตัวถอดรหัส
การทดลองที่ 7 การทดสอบเกต NAND 74LS00
การทดลองที่ 8 การทดสอบทฤษฎีบทเทเวนิน
การทดลองที่ 9 การทดสอบการตัดเส้นแรงแม่เหล็กด้วยสนามแม่เหล็ก
การทดลองที่ 10 การทดสอบการเปลี่ยนทิศทางเข็มทิศโดยการสลับทิศทางกระแสไฟฟ้า
การทดลองที่ 11 การทดสอบวงจรอนุกรม RC
การทดลองที่ 12 การทดสอบคุณลักษณะของหลอดสนามแม่เหล็ก FET
