1. แนะนำผลิตภัณฑ์
1.1 คำอธิบายผลิตภัณฑ์

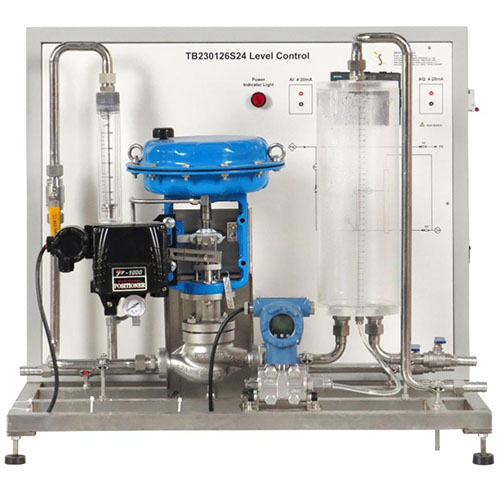

ชุดควบคุมระดับ TB230126S24 เป็นอุปกรณ์ควบคุมระดับของเหลวระดับอุตสาหกรรมความแม่นยำสูงที่ใช้อัลกอริทึมควบคุม PID ขั้นสูง ออกแบบมาสำหรับการควบคุมของเหลวสมัยใหม่ ผสานรวมเซ็นเซอร์ตรวจจับความไวสูง การประมวลผลและประมวลผลอัจฉริยะ และแอคชูเอเตอร์ที่แม่นยำ สามารถควบคุมระดับของเหลวแบบวงปิดได้อย่างมีเสถียรภาพ เชื่อถือได้ และมีประสิทธิภาพสำหรับของเหลวหลากหลายชนิด
ผลิตภัณฑ์นี้ใช้การออกแบบสถาปัตยกรรมแบบโมดูลาร์ ชุดควบคุมหลักประกอบด้วยตัวควบคุมลอจิกแบบตั้งโปรแกรมได้ (PLC) รุ่น S7-200 SMART ของ Siemens ผสานกับโมดูลขยายแบบอะนาล็อกความแม่นยำสูง เพื่อให้มั่นใจว่าระบบยังคงรักษาคุณสมบัติการตอบสนองแบบไดนามิกที่ยอดเยี่ยมและความสามารถในการป้องกันการรบกวนภายใต้สภาวะการทำงานที่ซับซ้อน ผู้ใช้สามารถตั้งค่าพารามิเตอร์ควบคุมและตรวจสอบแนวโน้มการเปลี่ยนแปลงของระดับของเหลวแบบเรียลไทม์ผ่านหน้าจอสัมผัสภายนอก ซึ่งช่วยเพิ่มความสะดวกในการใช้งานและการแสดงผลของระบบได้อย่างมาก
ในฐานะอุปกรณ์อเนกประสงค์ที่คำนึงถึงทั้งการสาธิตการสอนและการปฏิบัติงานในภาคอุตสาหกรรม การออกแบบอินเทอร์เฟซที่ได้มาตรฐานและโปรโตคอลการสื่อสารแบบเปิดสามารถเชื่อมต่อกับแพลตฟอร์มจำลองในห้องปฏิบัติการหรือสายการผลิตอัตโนมัติขนาดเล็กได้อย่างราบรื่น ตอบสนองความต้องการที่หลากหลายของวิทยาลัยและมหาวิทยาลัย สถาบันวิจัยวิทยาศาสตร์ และฝ่ายวิจัยและพัฒนาขององค์กรต่างๆ ในการสอนการควบคุมกระบวนการ การตรวจสอบอัลกอริทึม และการบูรณาการระบบ
1.2 คุณสมบัติของผลิตภัณฑ์
1. ใช้อัลกอริทึม PID แบบปรับตัวเพื่อปรับพารามิเตอร์สัดส่วน อินทิกรัล และดิฟเฟอเรนเชียลแบบไดนามิก
2. โมดูลขยายแบบอะนาล็อก Siemens S7-200 SMARTPLC ให้แกนควบคุมที่เสถียรและเชื่อถือได้ รองรับการพัฒนาขั้นที่สอง และอำนวยความสะดวกในการขยายฟังก์ชันการทำงาน
3. วาล์วควบคุมนิวเมติกส์สแตนเลส + เครื่องส่งสัญญาณความดันดิฟเฟอเรนเชียลแบบอิเล็กทรอนิกส์ เพื่อให้มั่นใจถึงการทำงานที่เสถียรในระยะยาว ทนทานต่อการกัดกร่อน และการสึกหรอ
4. หน้าจอสัมผัสภายนอกแสดงพารามิเตอร์สำคัญ เช่น ระดับของเหลว อัตราการไหล การเปิดวาล์วแบบเรียลไทม์ รองรับการเล่นข้อมูลย้อนหลัง และสะดวกสำหรับการวิเคราะห์เชิงทดลอง
5. มีเซอร์กิตเบรกเกอร์ป้องกันการรั่วไหลเพื่อป้องกันไฟฟ้าลัดวงจร เช่น โหลดเกินและไฟฟ้าลัดวงจร
2. ข้อมูลจำเพาะทางเทคนิค
2.1 พารามิเตอร์ทางเทคนิคพื้นฐาน
แหล่งจ่ายไฟฟ้ากระแสสลับ 1 เฟส 3 สาย 220V
2.2 พารามิเตอร์ลักษณะอุปกรณ์
ขนาด 850 มม. * 600 มม. * 765 มม.
น้ำหนัก 150 กก.
3. แนะนำผลิตภัณฑ์
3.1 ส่วนประกอบหลักของผลิตภัณฑ์
หมายเลข
ชื่อ
จำนวน
1 ช่องจ่ายน้ำเข้า (PI2) 1
2 วาล์ว (V1) 1
3 มาตรวัดอัตราการไหล (FI2) 1
4 วาล์วควบคุมตามสัดส่วน 1
5 ไฟแสดงสถานะอุปกรณ์ 1
6 ขั้วต่ออินพุตแบบอนาล็อก 1
7 โมดูล PLC 2
8 ขั้วต่อเอาต์พุตแบบอนาล็อก 1
9 ถังชั่งแก้วอินทรีย์ 1
10 วาล์ว (V2) 1
11 วาล์ว (V3) 1
12 พอร์ตล้น 1
13 เครื่องส่งสัญญาณความดันต่าง 1
3.2 อุปกรณ์เสริมผลิตภัณฑ์
หมายเลข
ชื่อ
จำนวน
1 ท่อน้ำประปา 1
2 สายไฟ 1
3 สายเคเบิลเครือข่าย 1
4 สายไฟ 1
5 สายไฟนิรภัย 2 มม. 2
6 ฟิวส์ 5
7 แคลมป์ท่อ 8
4. บทนำอินเทอร์เฟซหน้าจอสัมผัส
1 ค่าเอาต์พุตของวาล์วตามสัดส่วน
2 ค่าแบบเรียลไทม์ของวาล์วตามสัดส่วน
3 การตั้งค่าการเปิดและปิดวาล์วตามสัดส่วน
1 ค่าที่ตั้งไว้
2 องศาการเปิดวาล์ว
3 ค่าระดับของเหลวจริง
1 ตั้งค่าองศาการเปิดและปิดวาล์วตามสัดส่วนด้วยตนเอง
2 สวิตช์ PID
1 ค่าที่ตั้งไว้ของ PID
2 ค่าจริงของ PID
3 เปอร์เซ็นต์เอาต์พุต
PID สามกลุ่มพารามิเตอร์
5. ผลิตภัณฑ์ รายการการทดลองการสอน
(1) ฐานการทดลองปรับระดับของเหลว
