ยืนหยัดปฏิบัติงานในห้องปฏิบัติการ รายวิชา

คำอธิบาย

ZE3420 ย่อมาจากห้องปฏิบัติการในรายวิชา "วิศวกรรมไฟฟ้าพร้อมพื้นฐานของอิเล็กทรอนิกส์"
คำอธิบาย

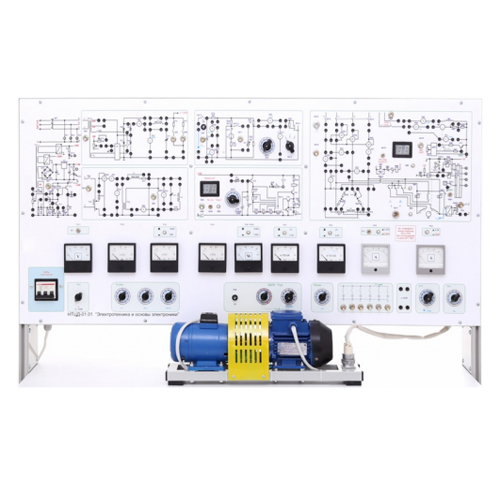

ขาตั้งสำหรับห้องปฏิบัติการได้รับการออกแบบสำหรับการศึกษาด้านวิศวกรรมไฟฟ้าและอิเล็กทรอนิกส์ขั้นพื้นฐานในมหาวิทยาลัยและสถาบันการศึกษาด้านเทคนิคระดับมัธยมศึกษา
ขาตั้งประกอบด้วยสองส่วน:
ตัวเครื่องพร้อมอุปกรณ์ไฟฟ้า บอร์ดอิเล็กทรอนิกส์ แผงด้านหน้า ชุดจ่ายไฟ และท็อปโต๊ะ
หน่วยเครื่องจักร (ประกายไฟ) ประกอบด้วยเครื่องจักรไฟฟ้าสองเครื่อง: มอเตอร์ไฟฟ้าแบบอะซิงโครนัสพร้อมโรเตอร์แบบกรงกระรอกและมอเตอร์ไฟฟ้ากระแสตรงพร้อมการกระตุ้นแยกต่างหาก ติดตั้งเซ็นเซอร์วัดความเร็วแบบออปติคอลบนตัวเครื่อง
ขาตั้งช่วยให้สามารถทำงานในห้องทดลองต่อไปนี้ได้
1.การศึกษาโหมดการทำงานและวิธีการคำนวณของวงจรเชิงเส้นไฟฟ้ากระแสตรงที่มีแหล่งจ่ายไฟแหล่งเดียว
หัวเรื่อง : สะพานต้านทาน. ในทางปฏิบัติ การตรวจสอบเชิงทดลองของกฎของโอห์มและเคอร์ชอฟฟ์และแนวคิดเครื่องกำเนิดไฟฟ้าที่เทียบเท่าได้ดำเนินการไปแล้ว
2.การศึกษาโหมดการทำงานและวิธีการคำนวณของวงจรเชิงเส้นไฟฟ้ากระแสตรงที่มีแหล่งจ่ายไฟ 2 แหล่ง
เรื่องที่สอบถาม: บริดจ์ตัวต้านทานที่มีแหล่งจ่ายแรงดันไฟฟ้าที่ควบคุมได้ 0..10V เสียบเข้ากับขาข้างหนึ่ง ในทางปฏิบัติ การตรวจสอบเชิงทดลองของกฎของโอห์มและเคอร์ชอฟฟ์และวิธีวนกระแสจะดำเนินการ
3.การศึกษาโหมดการทำงานและวิธีการคำนวณของวงจรไฟฟ้ากระแสตรงที่ไม่ใช่เชิงเส้น
หัวข้อของคำถาม: สเตบิสเตอร์, ตัวปรับแรงดันไฟฟ้าพาราเมตริก ลักษณะการโหลดภายนอกของตัวปรับความเสถียรและลักษณะแรงดันกระแสไฟฟ้าของตัวปรับสภาพถูกกำหนดไว้ในห้องปฏิบัติการนี้
4.การหาพารามิเตอร์และศึกษาโหมดการทำงานของวงจรไฟฟ้ากระแสสลับที่มีการต่ออนุกรมของตัวเหนี่ยวนำ ตัวต้านทาน และตัวเก็บประจุ
หัวข้อของคำถาม: วงจรไฟฟ้าที่มีตัวเหนี่ยวนำเชื่อมต่อแบบอนุกรม (Imax=0,8 А, Lnom=0,25 H), ชุดตัวเก็บประจุ (1...63 μF) และความต้านทานแบบแอคทีฟ (ПЭВ-50 Rnom=47 โอห์ม) ลักษณะของวงจรทดแทนตัวเหนี่ยวนำถูกกำหนดขึ้นในห้องปฏิบัติการนี้ มีการตรวจสอบปรากฏการณ์เรโซแนนซ์

5.การศึกษาแบบจำลองสายไฟกระแสสลับภายใต้การเปลี่ยนแปลงตัวประกอบกำลังไฟฟ้า
หัวข้อของคำถาม: แบบจำลองสายไฟที่มีโหลดอุปนัยที่ใช้งานอยู่ ในงานนี้มีการคำนวณตัวเก็บประจุชดเชยและทำการทดลองด้วยการชดเชยพลังงานปฏิกิริยา
6. การกำหนดพารามิเตอร์และการศึกษาวงจรสามเฟสในโหมดการทำงานของไวย์
หัวข้อของคำถาม: วงจรไฟฟ้ากระแสสลับสามเฟสพร้อมการเชื่อมต่อแบบไวย์ ในงานนี้สมมาตร (พร้อมโหลดแอ็คทีฟ 11 โอห์มและกำลัง 200 W ในทุกเฟส) สม่ำเสมอ (พร้อมโหลดแอ็คทีฟ อุปนัยและแอคทีฟคาปาซิทีฟพร้อมความต้านทานรวม 250 โอห์มในเฟสต่างๆ) และโหลดไม่สม่ำเสมอ (สร้างจากเครื่องแบบเมื่อ ความต้านทานต่อโหลดแบบแอกทีฟจะลดลงโดยการเปลี่ยนโหลดแบบคาปาซิทีฟ 1...63 μF) โดยมีหรือไม่มีลวดศูนย์
7. การกำหนดพารามิเตอร์และการศึกษาวงจรสามเฟสในโหมดการทำงานของเดลต้า
หัวข้อของคำถาม: วงจรไฟฟ้ากระแสสลับสามเฟสพร้อมการเชื่อมต่อแบบเดลต้า มีการตรวจสอบโหลดเช่นเดียวกับในห้องปฏิบัติการ 6
8.การศึกษาวงจรเชิงเส้นกระแสคาบที่ไม่ใช่ไซน์ที่มีตัวเหนี่ยวนำและตัวเก็บประจุ
หัวข้อของคำถาม: วงจรที่มีวงจรเรียงกระแสที่ควบคุมด้วยบริดจ์ไทริสเตอร์เป็นแหล่งพลังงาน การวิเคราะห์ฮาร์มอนิกของกระแสและแรงดันในวงจรด้วยวงจรเรียงกระแสโหลดแบบเหนี่ยวนำที่ควบคุมได้นั้นดำเนินการในงานนี้
9. การหาพารามิเตอร์วงจรทดแทนตัวเหนี่ยวนำด้วยฟลักซ์แม่เหล็กปิดและช่องว่างอากาศ
หัวข้อของคำถาม: ตัวเหนี่ยวนำที่มีฟลักซ์แม่เหล็กปิดและช่องว่าง พารามิเตอร์ของวงจรทดแทนตัวเหนี่ยวนำลักษณะกระแสแรงดันถูกกำหนดในงานนี้
10. การกำหนดพารามิเตอร์และคุณสมบัติหลักของหม้อแปลงเฟสเดียว
ในการทำงานนี้มีการกำหนดพารามิเตอร์ของวงจรทดแทนหม้อแปลง มีการตรวจสอบโหมดการทำงานที่แตกต่างกัน
11. การศึกษามอเตอร์สามเฟสแบบอะซิงโครนัสกับโรเตอร์กรงกระรอก
กำหนดคุณสมบัติทางกลและไฟฟ้าของมอเตอร์ ในฐานะที่เป็นภาระเชิงกลจะใช้มอเตอร์กระแสตรงที่มีการกระตุ้นแยกต่างหากในโหมดเบรกแบบไดนามิก

12. การกำหนดพารามิเตอร์และคุณสมบัติหลักของมอเตอร์กระแสตรงพร้อมการกระตุ้นแยกต่างหาก
กำหนดคุณลักษณะทางกลและไฟฟ้า (ธรรมชาติและประดิษฐ์ - รีโอสแตติก) ของมอเตอร์ ในฐานะที่เป็นภาระเชิงกลจะใช้มอเตอร์แบบอะซิงโครนัสในโหมดเบรกแบบไดนามิก
13. การกำหนดพารามิเตอร์และคุณสมบัติหลักของเครื่องกำเนิดไฟฟ้ากระแสตรงพร้อมการกระตุ้นแยกต่างหาก
ภาระภายนอกและลักษณะการปรับแต่งของเครื่องกำเนิดไฟฟ้าถูกกำหนดไว้ในงานนี้ กระแสกระตุ้นของเครื่องกำเนิดไฟฟ้าได้รับการปรับโดยใช้วงจรเรียงกระแสที่ควบคุมได้ โหลดถูกสร้างขึ้นโดยตัวแปลงระยะเวลาพัลส์
14.การศึกษากระบวนการชาร์จตัวเก็บประจุจากแหล่งจ่ายแรงดันคงที่ที่กระแสจำกัดของตัวต้านทาน
หัวข้อของคำถาม: กระบวนการเก็บประจุของตัวเก็บประจุจากแหล่งจ่ายแรงดันคงที่ที่กระแสจำกัดของตัวต้านทาน สามารถปรับค่าตัวต้านทานจำกัดกระแสได้
15.การศึกษาวงจรควบคุมมอเตอร์เหนี่ยวนำกรงกระรอกแบบสามเฟส
หัวข้อของคำถาม: วงจรสตาร์ททั่วไปของมอเตอร์แบบอะซิงโครนัสที่มีประเภทการเชื่อมต่อขดลวดสเตเตอร์ที่แตกต่างกัน (ไวย์, เดลต้า, การเปลี่ยนจากไวย์เป็นเดลต้า)
16.แอมพลิฟายเออร์ทรานซิสเตอร์หนึ่งสเตจ
หัวข้อของคำถาม: แอมพลิฟายเออร์ทรานซิสเตอร์หนึ่งสเตจ ในการทำงานนี้ อิทธิพลของการเปลี่ยนแปลงจุดปฏิบัติการของทรานซิสเตอร์ต่อรูปแบบสัญญาณเอาท์พุตจะถูกตรวจสอบ ปัจจัยเกนที่มีและไม่มีบายพาสคอนเดนเซอร์ในวงจรอิมิตเตอร์จะถูกกำหนด
17. การศึกษาเครื่องขยายเสียงสองขั้นตอนพร้อมการเชื่อมต่อโดยตรง
หัวข้อของคำถาม: แอมพลิฟายเออร์สองสเตจพร้อมการเชื่อมต่อโดยตรง อิมมิตเตอร์ร่วมและแอมพลิฟายเออร์สะสมอินพุต/เอาท์พุตกำลังดำเนินการประมาณค่าอัตราส่วนความต้านทานภายใน
18.การศึกษาพารามิเตอร์ไทม์รีเลย์ของทรานซิสเตอร์กับวงจร RC การตั้งเวลา
หัวข้อของคำถาม: รีเลย์ไทม์ทรานซิสเตอร์พร้อมวงจร RC การตั้งค่าเวลา คุณลักษณะของเวลารีเลย์ของเวลาถูกกำหนดในงานนี้ ข้อผิดพลาดของอัตราส่วนการหน่วงเวลาจะถูกประมาณ
19. การศึกษาเครื่องกำเนิดการสั่นสะเทือนไซน์
หัวข้อของคำถาม: เครื่องกำเนิดการสั่นสะเทือนแบบไซน์กับวงจร RC ที่เปลี่ยนเฟส เงื่อนไขการกระตุ้นการสั่นสะเทือน อิทธิพลของการเปลี่ยนแปลงของทรานซิสเตอร์ต่อความเสถียรในการทำงานของเครื่องกำเนิดไฟฟ้า และรูปแบบสัญญาณเอาต์พุตจะถูกตรวจสอบ
20.การศึกษาการทำงานของตัวแปลงความกว้างพัลส์ (PWM)
หัวข้อของคำถาม: ตัวแปลงความกว้างพัลส์ การพึ่งพาของแรงดันเอาต์พุตกับแรงดันขับถูกกำหนดไว้ในงานนี้
21. การศึกษาการทำงานของ Schmitt trigger และตัวนับดิจิตอลแบบบูรณาการ
หัวข้อของคำถาม: Schmitt trigger และ binary 4-bit counter มีการตรวจสอบฮิสเทรีซิสที่มีการสลับทริกเกอร์ Schmitt ตารางสถานะตัวนับไบนารีจะถูกสร้างขึ้น
ข้อกำหนดทางเทคนิค
แรงดันไฟฟ้า 3~50Hz 220V 3P+PE+N (สามเฟสห้าสายพร้อมตัวนำกลางและสายดินที่ใช้งานได้พร้อมแรงดันไฟสาย 220 ความถี่ 50 Hz)
การใช้พลังงาน 800 วัตต์
ขนาดโดยรวมของขาตั้ง:
ความกว้าง มม. 1310
ความสูงมม. 1460
ความลึก มม. 600
น้ำหนัก กก. 87
ขนาดโดยรวมของเวอร์ชันเดสก์ท็อป:
ความกว้าง มม. 1310
ความสูงมม. 670
ความลึก มม. 450
น้ำหนักกก.50
อุปกรณ์ครบชุด "วิศวกรรมไฟฟ้าและอิเล็กทรอนิกส์เบื้องต้น"
ขาตั้งห้องปฏิบัติการ
ซอฟต์แวร์;
คู่มือ;
หนังสือเดินทาง;
ชุดจัมเปอร์
