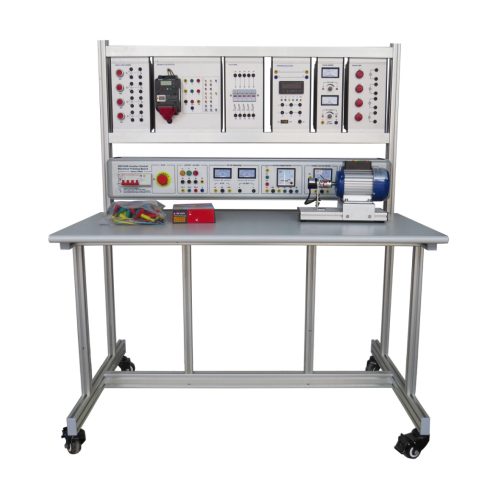

Inverter Control Electric Training Workbench อุปกรณ์การศึกษา ช่างไฟฟ้า Trainer

คำอธิบาย

ZE3122S Inverter Control Electric Training Workbench อุปกรณ์การศึกษา ผู้ฝึกสอนช่างไฟฟ้า

1. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
อุปกรณ์การฝึกอบรมประกอบด้วยส่วนประกอบควบคุมทางอุตสาหกรรม เช่น เครื่องแปลงความถี่และมอเตอร์ จากการทดลองที่เกี่ยวข้อง คุณสามารถทำความคุ้นเคยกับลักษณะการทำงานของมอเตอร์เหนี่ยวนำและการใช้ส่วนประกอบการควบคุมอุตสาหกรรมต่างๆ ฝึกฝนหลักการควบคุมและวิธีการควบคุม และฝึกฝนความรู้และทักษะที่สอดคล้องกันของนักเรียน เหมาะสำหรับการประเมินการสอนและการฝึกทักษะของวิทยาลัยอาชีวศึกษา วิทยาลัยอาชีวศึกษา โรงเรียนอาชีวศึกษาระดับมัธยมศึกษา และโรงเรียนเทคนิค
1.2 คุณสมบัติ
(1) แพลตฟอร์มการฝึกอบรมใช้โครงสร้างโครงคอลัมน์โปรไฟล์อลูมิเนียม ทั้งหมดเรียบง่ายและใจกว้าง และมีการติดตั้งล้อสากลที่ด้านล่าง ซึ่งสามารถเคลื่อนที่ได้อย่างยืดหยุ่น และสามารถปรับความสูงแยกกันตามสภาพพื้นดิน เครื่องมือวัดและการจ่ายไฟสำหรับการฝึกนั้นรวมอยู่ในกล่องแบบแขวนซึ่งใช้งานง่ายและไม่เสียหายง่าย
(2) มีมอเตอร์เหนี่ยวนำและมีอุปกรณ์ครบครัน
(3) การผสมผสานระหว่างซอฟต์แวร์และฮาร์ดแวร์ ทำให้เนื้อหาการฝึกอบรมของหลักสูตรต่างๆ สมบูรณ์
(4) แพลตฟอร์มการฝึกอบรมมีระบบป้องกันความปลอดภัยที่ดี
2, พารามิเตอร์ประสิทธิภาพ
(1) กำลังไฟฟ้าเข้า: ระบบห้าสายสามเฟส 380V±10% 60Hz
(2) ขนาด: 1600mm × 800mm × 1500mm
(3) ความจุเครื่อง: <2KVA
(4) น้ำหนัก: <250kg
(5) สภาพการทำงาน: อุณหภูมิแวดล้อม -10 ° C ~ +40 ° C ความชื้นสัมพัทธ์ <85% (25 ° C)

3, องค์ประกอบของผลิตภัณฑ์
3.1 โต๊ะฝึกอบรม
โต๊ะฝึกอบรมรองรับด้วยโปรไฟล์อลูมิเนียมและติดล้อสากลที่ด้านล่าง สามารถเคลื่อนย้ายได้อย่างยืดหยุ่นและสามารถปรับได้อย่างอิสระตามสภาพพื้นดิน เดสก์ท็อปทำจากซับสเตรตความหนาแน่นสูงที่มีความหนา 25 มม. และพื้นผิวได้รับการบำบัดด้วยบอร์ดทนไฟที่อุณหภูมิสูงและแรงดันสูง โครงสร้างมั่นคงและเรียบง่ายและใจกว้าง
3.2 กล่องไฟ
(1) แหล่งจ่ายไฟทั้งหมด - เบรกเกอร์วงจรรั่ว 4P
(2) หน่วยหยุดฉุกเฉิน
(3) AC380V ยูนิตเอาท์พุต AC สามเฟส + ไฟแสดงสถานะสามเฟส + ประกันโอเวอร์โหลดสามเฟส
(4) หน่วยวัดกระแสไฟ AC --- AC5A
(5) หน่วยวัดแรงดันไฟฟ้ากระแสสลับ --- AC500V
(6) หน่วยมิเตอร์ไฟฟ้าสามเฟส
(7) หน่วยมิเตอร์วัดกำลังไฟฟ้า
(8) ซ็อกเก็ต
4 เนื้อหาทดลอง Experiment
การทดลองที่ 1 การทดสอบมอเตอร์ควบคุมอินเวอร์เตอร์ เริ่ม/หยุด (BOP)
การทดลองที่ 2 การควบคุมมอเตอร์อินเวอร์เตอร์ เริ่มและหยุดการทดสอบ (ปุ่มภายนอกรวมกับการควบคุมแบบแอนะล็อก)
การทดลองที่ 3 การทดลองควบคุมอินเวอร์เตอร์มอเตอร์แบบอะซิงโครนัสกรงกระรอกสามเฟส (การควบคุมหลายความเร็ว)
การทดลองที่ 4: การทดลองสตาร์ทสตาร์มอเตอร์แบบอะซิงโครนัสของกรงกระรอกสามเฟส
