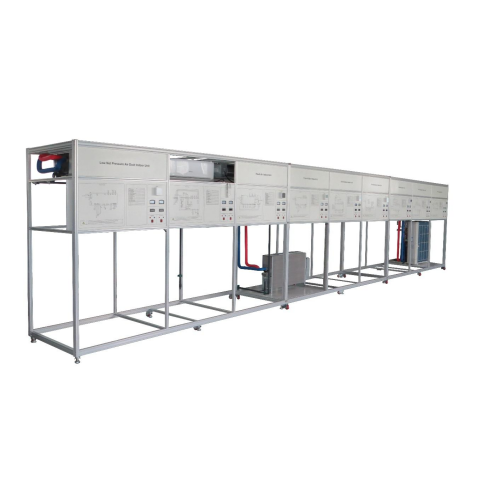

ZM6166 อุปกรณ์ฝึกอบรมเกี่ยวกับระบบ VRV หรือ VRF แท่นฝึกอบรมสำหรับโรงเรียน แท่นฝึกอบรมวิชาชีพ แท่นฝึกอบรมด้านระบบทำความเย็น
1. แนะนำผลิตภัณฑ์
1.1 รายละเอียดผลิตภัณฑ์
อุปกรณ์ฝึกอบรมและประเมินผลระบบปรับอากาศส่วนกลางสำหรับที่พักอาศัยนี้ เหมาะสำหรับการฝึกปฏิบัติในวิชาเทคโนโลยีการทำความเย็น เครื่องจักรของเหลวทำความเย็น หลักการและการบำรุงรักษาอุปกรณ์ทำความเย็นในครัวเรือน เทคโนโลยีการทำความเย็นและการแช่แข็ง และการบำรุงรักษาอุปกรณ์ทำความเย็น (ระดับพื้นฐาน ระดับกลาง และระดับสูง) ในวิทยาลัยอาชีวศึกษาและมหาวิทยาลัย เพื่อฝึกฝนผู้เชี่ยวชาญที่มีทักษะและความรู้เชิงปฏิบัติที่เชี่ยวชาญทั้งด้านทฤษฎีและทักษะการปฏิบัติของเทคโนโลยีการปรับอากาศและการทำความเย็น และสามารถมีส่วนร่วมในการปรับปรุงทางเทคนิค การออกแบบดัดแปลง การติดตั้งและการทดสอบระบบ การบำรุงรักษา การตรวจสอบ และการจัดการทางเทคนิคของอุปกรณ์และระบบปรับอากาศและการทำความเย็น
1.2 คุณสมบัติของผลิตภัณฑ์
1. ระบบนี้ใช้ชุดอุปกรณ์ 1 ถึง 9 ชุด ซึ่งประกอบด้วยชุดภายในอาคาร 9 แบบที่แตกต่างกัน ทำให้ผู้เรียนมีความเข้าใจอย่างครอบคลุมเกี่ยวกับระบบปรับอากาศส่วนกลาง คอมเพรสเซอร์แบบปรับความถี่ได้มีช่วงการปรับตั้งแต่ 48% ถึง 104% ของกำลังการผลิตที่กำหนด การควบคุมพลังงานต้องคำนึงถึงเวลาที่ใช้ในการปรับความถี่ของคอมเพรสเซอร์ด้วย เนื่องจากลักษณะการทำงานแบบไดนามิกของคอมเพรสเซอร์แบบปรับความถี่ได้ การใช้พลังงานต้องต่ำกว่าความเร็วที่กำหนดในระหว่างการปรับ ดังนั้นการปรับจึงดำเนินการทีละขั้นตอน ความเร็วของมอเตอร์คอมเพรสเซอร์จะแปรผันตามสัดส่วนของภาระการปรับอากาศภายในอาคาร 2. หน่วยประมวลผลปลายทางระบบที่หลากหลาย: มีการใช้หน่วยประมวลผลปลายทางที่แตกต่างกันเก้าประเภท รวมถึงแบบติดตั้งบนเพดาน (ฝังตัว) แบบติดผนัง และแบบแฟนคอยล์ เพื่อช่วยให้นักเรียนเข้าใจรูปแบบโครงสร้างที่หลากหลายของหน่วยภายในอาคาร
หน่วยประมวลผลปลายทางแต่ละตัวติดตั้งแผ่นแสดงการไหลของระบบทำความเย็น แผ่นแสดงการไหลของวงจรควบคุม เกจวัดอุณหภูมิ และเกจวัดความดัน ทำให้สามารถมองเห็นวงจรควบคุมทั้งหมดภายในหน่วยได้
3. ความสมบูรณ์และความเป็นอิสระของระบบ: ฟังก์ชันการควบคุม การป้องกัน และการแสดงผลเหมือนกับเครื่องปรับอากาศส่วนกลางในที่พักอาศัยจริง ทำให้แต่ละเทอร์มินัลของผู้ใช้สามารถควบคุมได้อย่างอิสระภายใต้สภาวะการทำงานเดียวกัน
คอนโซลควบคุมพร้อมใช้งานด้วยแหล่งจ่ายไฟ AC 380V ใช้พื้นที่น้อย ประหยัดพื้นที่ และลดการลงทุนเริ่มต้น
4. อุปกรณ์นี้สาธิตโครงสร้างระบบและหลักการทำงานของเครื่องปรับอากาศส่วนกลางในบ้านพักอาศัยได้อย่างเข้าใจง่าย ช่วยให้ครูและนักเรียนเข้าใจและเชี่ยวชาญความรู้ในตำราเรียนได้ดียิ่งขึ้น โครงสร้างที่เหมาะสมและการออกแบบที่สวยงาม: อุปกรณ์นี้มีดีไซน์กะทัดรัดและสวยงาม พร้อมล้อเลื่อนและกลไกปรับระดับเพื่อความสะดวกในการเคลื่อนย้ายและติดตั้ง
ระบบฝึกอบรมนี้มีฟังก์ชันจำลองการตั้งค่าความผิดพลาด ช่วยให้สามารถจำลองความผิดพลาดทั้งในระบบทำความเย็นและระบบไฟฟ้า การใช้ปรากฏการณ์ที่เป็นรูปธรรมช่วยเพิ่มทักษะการวิเคราะห์ของนักเรียน เชื่อมโยงทฤษฎีกับการปฏิบัติ และฝึกฝนทักษะเชิงปฏิบัติ
5. มาพร้อมอุปกรณ์ป้องกันไฟรั่วแบบกระแสไฟฟ้า เมื่อกระแสไฟรั่วลงดินเกินค่าที่กำหนด เบรกเกอร์จะตัดวงจรและตัดการจ่ายไฟ นอกจากนี้ยังมีอุปกรณ์ป้องกันความร้อนเพื่อป้องกันไม่ให้คอมเพรสเซอร์ร้อนเกินไปและทำงานหนักเกินไป
2. ข้อมูลจำเพาะทางเทคนิค
2.1 พารามิเตอร์ทางเทคนิคพื้นฐาน
แหล่งจ่ายไฟทำงาน สามเฟส 5 สาย 380V±10% 50Hz
พารามิเตอร์สารทำความเย็น R410a
2.2 พารามิเตอร์อุปกรณ์
ขนาด 3400 มม.×1100 มม.×2100 มม.
น้ำหนัก ≤400 กก.
3. แนะนำผลิตภัณฑ์
3.1 ภาพรวมผลิตภัณฑ์
ลำดับที่ ชื่อ จำนวน
1 โมดูลแผงควบคุมหลัก 1
2 โมดูลยูนิตภายในแบบท่อบาง 1
3 โมดูลยูนิตภายในแบบสี่ทิศทาง 1
4 โมดูลยูนิตภายในสำหรับห้องครัว 1
5 โมดูลยูนิตภายในแบบสองทิศทาง 1
6 โมดูลยูนิตภายในแบบทิศทางเดียว 1
7 โมดูลยูนิตภายในแบบซ่อน 1
8 โมดูลยูนิตภายในแบบอากาศบริสุทธิ์ 1
9 โมดูลยูนิตแบบแขวน 1
10 โมดูลยูนิตภายในแบบอากาศแรงดันต่ำ 1
11 ยูนิตภายนอกเครื่องปรับอากาศ 1
12 ยูนิตภายในแบบซ่อน 1
ลำดับที่ ชื่อ จำนวน
1 ท่อใส 1
2 เกจวัดแรงดันสูงและต่ำ 1
3 ท่อแรงดันสูง (สีแดง) 1
4 สายส่ง (สีเหลือง) 1
5 สายแรงดันต่ำ (สีน้ำเงิน) 1
6 สายเชื่อมต่อไฟฟ้านิรภัย 4 มม. (สีน้ำเงิน, 2 ม.) 15
7 สายเชื่อมต่อไฟฟ้านิรภัย 4 มม. (สีน้ำเงิน, 1.5 ม.) 15
8 สายเชื่อมต่อไฟฟ้านิรภัย 3 มม. (สีดำ, 1.5 ม.) 15
9 แฟลชไดรฟ์ USB 1
10 ประแจหกเหลี่ยม 1
11 ขวดน้ำมัน 1
12 ปั๊มสุญญากาศแบบใบพัดหมุน 1
13 ประแจปรับได้ 2
14 สายเชื่อมต่อไฟฟ้านิรภัย 4 มม. (สีแดง, 1.5 ม.) 15
15 สายเชื่อมต่อไฟฟ้านิรภัย 3 มม. (สีแดง, 1.5 ม.) 15
16 เทอร์โมมิเตอร์แบบพกพา 1
17 หัววัดอุณหภูมิแบบพกพา 1
18 ตัวหนีบท่อ 4
19 สายสื่อสาร 1
20 รีโมทควบคุมการเชื่อมต่อ 1
21 สายเชื่อมต่อไฟฟ้านิรภัย 4 มม. (สีแดง, 2 ม.) 15
3.3 การแนะนำโมดูลหน่วยภายใน
แผงควบคุมหลัก
หมายเลข ชื่อ
1 HMI
2 ตารางอธิบายรหัสข้อผิดพลาด
3 ไฟแสดงสถานะกำลังไฟฟ้าสามเฟส
4 เบรกเกอร์วงจร 4P
5 มิเตอร์วัดไฟสามเฟสแบบมัลติฟังก์ชั่น
6 หน่วยสื่อสาร
7 หน่วยเอาต์พุต AC220V
8 เต้ารับ
โมดูลยูนิตภายในอาคารแบบท่อบาง
หมายเลข ชื่อ
1 แผนผังวงจร
2 คำอธิบายสัญลักษณ์ในแผนผังวงจร
3 การแสดงผล coตัวควบคุม
4 โวลต์มิเตอร์
5 แอมแปร์มิเตอร์
6 ช่องระบายอากาศกลับ
7 ช่องระบายอากาศออก
8 หน่วยจ่ายไฟ
9 หน่วยสื่อสาร
โมดูลยูนิตภายในแบบสี่ทิศทาง
หมายเลข ชื่อ
1 แผนผังวงจร
2 คำอธิบายสัญลักษณ์ในแผนผังวงจร
3 ตัวควบคุมจอแสดงผล
4 โวลต์มิเตอร์
5 แอมแปร์มิเตอร์
6 ช่องระบายอากาศกลับ
7 ช่องระบายอากาศออก
8 หน่วยจ่ายไฟ
9 หน่วยสื่อสาร
โมดูลยูนิตภายในห้องครัว
หมายเลข ชื่อ
1 แผนผังวงจร
2 คำอธิบายสัญลักษณ์ในแผนผังวงจร
3 ตัวควบคุมจอแสดงผล
4 โวลต์มิเตอร์
5 แอมแปร์มิเตอร์
6 ช่องระบายอากาศกลับ
7 ช่องระบายอากาศออก
8 หน่วยจ่ายไฟ
9 หน่วยสื่อสาร
โมดูลยูนิตภายในแบบสองทิศทาง
หมายเลข ชื่อ
1 แผนผังวงจร
2 คำอธิบายสัญลักษณ์ในแผนผังวงจร
3 ตัวควบคุมจอแสดงผล
4 โวลต์มิเตอร์
5 แอมแปร์มิเตอร์
6 ช่องระบายอากาศกลับ
7 ช่องระบายอากาศออก
8 หน่วยจ่ายไฟ
9 หน่วยสื่อสาร
โมดูลยูนิตภายในแบบทิศทางเดียว
หมายเลข ชื่อ
1 แผนผังวงจร
2 คำอธิบายสัญลักษณ์ในแผนผังวงจร
3 ตัวควบคุมจอแสดงผล
4 โวลต์มิเตอร์
5 แอมแปร์มิเตอร์
6 ช่องระบายอากาศกลับ
7 ช่องระบายอากาศออก
8 หน่วยจ่ายไฟ
9 หน่วยสื่อสาร
โมดูลยูนิตภายในอาคารแบบซ่อนที่พื้น
หมายเลข ชื่อ
1 แผนผังวงจร
2 คำอธิบายสัญลักษณ์ในแผนผังวงจร
3 ตัวควบคุมจอแสดงผล
4 โวลต์มิเตอร์
5 แอมแปร์มิเตอร์
6 ช่องระบายอากาศกลับ
7 ช่องระบายอากาศออก
8 หน่วยจ่ายไฟ
9 หน่วยสื่อสาร
โมดูลยูนิตภายในอาคารแบบอากาศบริสุทธิ์
หมายเลข ชื่อ
1 แผนผังวงจร
2 คำอธิบายสัญลักษณ์ในแผนผังวงจร
3 ตัวควบคุมจอแสดงผล
4 โวลต์มิเตอร์
5 แอมแปร์มิเตอร์
6 ช่องระบายอากาศกลับ
7 ช่องระบายอากาศออก
8 หน่วยจ่ายไฟ
9 หน่วยสื่อสาร
โมดูลแขวน
หมายเลข ชื่อ
1 แผนผังวงจร
2 คำอธิบายสัญลักษณ์ในแผนผังวงจร
3 ตัวควบคุมจอแสดงผล
4 โวลต์มิเตอร์
5 แอมแปร์มิเตอร์
6 ช่องระบายอากาศกลับ
7 ช่องระบายอากาศออก
8 หน่วยจ่ายไฟ
9 หน่วยสื่อสาร
10 แขวน
โมดูลยูนิตภายในอาคารแบบท่ออากาศแรงดันสุทธิต่ำ
หมายเลข ชื่อ
1 แผนผังวงจร
2 คำอธิบายสัญลักษณ์ในแผนผังวงจร
3 ตัวควบคุมจอแสดงผล
4 โวลต์มิเตอร์
5 แอมมิเตอร์
6 ช่องระบายอากาศกลับ
7 ช่องระบายอากาศออก
8 หน่วยจ่ายไฟ
9 หน่วยสื่อสาร
10 หน่วยรับสาย
4. รายการทดลองการสอนผลิตภัณฑ์
(1) การทดลองตั้งค่าความผิดพลาดแบบทิศทางเดียว
(2) การทดลองตั้งค่าความผิดพลาดของพัดลม
(3) การทดลองตั้งค่าความผิดพลาดของการเชื่อมต่อ
(4) การทดลองตั้งค่าความผิดพลาดแบบสองทิศทาง
(5) การทดลองตั้งค่าความผิดพลาดของหน่วยภายในแบบสี่ทิศทาง
(6) การทดลองตั้งค่าความผิดพลาดของการสื่อสารหน่วยภายในห้องครัว
(7) การทดลองตั้งค่าความผิดพลาดแรงดันสูงของหน่วยภายนอก
(8) การทดลองตั้งค่าความผิดพลาดของวาล์วกลับทิศทางสี่ทิศทางของหน่วยภายนอก
(9) การทดลองตั้งค่าความผิดพลาดแรงดันต่ำ
(10) การทดลองตั้งค่าความผิดพลาดของตัวควบคุมจอแสดงผล
(11) การทดลองตั้งค่าความผิดพลาดของอากาศบริสุทธิ์
(12) การทดลองตั้งค่าความผิดพลาดของหน่วยภายในที่ซ่อนอยู่
(13) การทดลองการเชื่อมต่อท่อและการเติมสารทำความเย็น
(14) การทดลองวิธีการทำงานของการกู้คืนฟลูออรีน
(15) การทดลองการทำงานของปั๊มสุญญากาศ
(16) การทดลองการตัดสินมาตรฐานการกู้คืนฟลูออรีน
(17) การทดลองการเชื่อมต่อซอฟต์แวร์และการควบคุมระยะไกล
