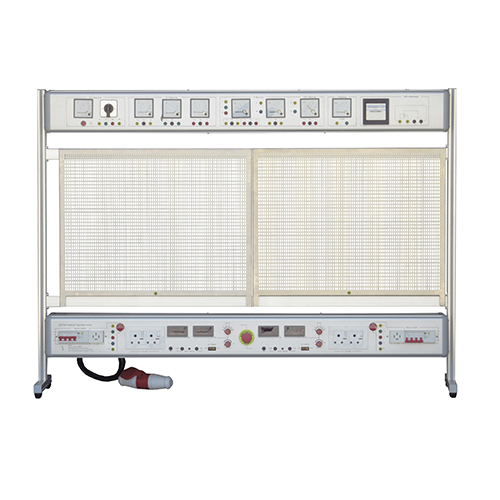

ZE3105P โครงฝึกอบรมแนวตั้ง อุปกรณ์ฝึกอาชีพ โต๊ะทำงาน อุปกรณ์โรงเรียน อุปกรณ์ฝึกอบรม อุปกรณ์ฝึกอบรมไฟฟ้า
I. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
อุปกรณ์ฝึกอบรมนี้มีโครงสร้างแบบสองสถานี แต่ละสถานีมีแหล่งจ่ายไฟอิสระและแผงตาข่ายทดลอง ซึ่งสามารถตอบสนองความต้องการของนักเรียน 2 คนในการฝึกอบรมด้านไฟฟ้าได้พร้อมกัน
อุปกรณ์ทั้งหมดใช้โครงสร้างเฟรมอลูมิเนียมโปรไฟล์ โปรไฟล์อุตสาหกรรมที่มีแม่พิมพ์พิเศษ โครงสร้างทางวิทยาศาสตร์และรูปลักษณ์ที่สวยงาม คุณสมบัติคือไม่เปลี่ยนสี
กล่องจ่ายไฟและกล่องอุปกรณ์ทำจากโปรไฟล์อลูมิเนียมอุตสาหกรรม เคลือบผิวด้วยอะโนไดซ์ มีประสิทธิภาพในการเป็นฉนวนที่ดี ทนต่อการสึกหรอและแรงกระแทก รูปลักษณ์สวยงามและใช้งานง่าย
1.2 คุณสมบัติ
สามารถใช้ในการทดลองวิชาต่างๆ การฝึกอบรมทักษะพื้นฐาน ทักษะทางวิชาชีพ และทักษะแบบครบวงจร รวมถึงการออกแบบโครงการของสาขาวิชาไฟฟ้าและสาขาที่เกี่ยวข้อง ตลอดจนการประเมินระดับช่างไฟฟ้า การประเมินทักษะ ฯลฯ สามารถดำเนินการได้ตั้งแต่พื้นฐานวงจรทั่วไปไปจนถึงวงจรควบคุมอัตโนมัติขั้นสูงบนอุปกรณ์นี้ ด้วยความยืดหยุ่นสูง
แผงติดตั้งไฟฟ้าอยู่ในรูปของแผ่นตาข่าย รูติดตั้งเป็นรูสี่เหลี่ยมขนาด 5*10 มม. จัดเรียงที่ช่วงห่าง 3 มม. อุปกรณ์นี้มาพร้อมกับฐานยึดแบบพิเศษที่สามารถถอดประกอบและนำกลับมาใช้ใหม่ได้ สามารถติดตั้งอุปกรณ์ไฟฟ้าทั่วไปบนแผ่นตะแกรงได้โดยตรง ทำให้ใช้งานได้สะดวก
ขั้วต่อเอาต์พุตเพื่อความปลอดภัยแบบพิเศษมีสายทดสอบความปลอดภัยเพื่อจ่ายไฟป้องกันไฟฟ้าช็อตขณะใช้งาน และมีขั้วต่อสายดินแบบพิเศษเพื่อการป้องกันความปลอดภัยอย่างรอบด้าน
II. พารามิเตอร์ทางเทคนิค
1. ขนาด: 1600×400×1150 มม. (ยาว×กว้าง×สูง) เสาทำจากอลูมิเนียมโปรไฟล์อุตสาหกรรม ขนาดหน้าตัดไม่น้อยกว่า 123×34 มม. (ยาว×กว้าง) ขนาดแผ่นตะแกรง 640×730 มม. มีฐานยึดและสกรูยึดให้ฟรี
2. กำลังไฟเข้า: ไฟฟ้ากระแสสลับสามเฟสห้าสาย 380±10% 50HZ±10%
3. การควบคุมกำลังไฟ (แต่ละสถานี): เบรกเกอร์วงจรรั่วจะเปิดและปิดการจ่ายไฟ และมีอุปกรณ์ป้องกันการลัดวงจรและป้องกันไฟรั่ว
4. เอาต์พุต (ต่อสถานี):
(1) ไฟฟ้ากระแสสลับสามเฟส 380V±10% 50HZ; ไฟฟ้ากระแสสลับเฟสเดียว 220V±10% 50HZ
(2) แหล่งจ่ายไฟกระแสตรงแบบปรับแรงดัน: 0~30V/3A, ปรับหยาบได้ในแต่ละช่วง, ปรับละเอียดได้ในแต่ละช่วง, ความแม่นยำในการปรับ 1‰, แหล่งจ่ายไฟเป็นแบบสวิตชิ่ง 3A, ปรับได้ต่อเนื่อง 0~30V, แสดงแรงดันและกระแสด้วยตัวเลข 3 หลักครึ่ง, มีระบบป้องกันการลัดวงจรแบบจำกัดกระแสและฟังก์ชั่นกู้คืนอัตโนมัติ พร้อมฟังก์ชั่นสัญญาณเตือนด้วยเสียงและแสง
5. กล่องเครื่องมือ: ประกอบด้วยโวลต์มิเตอร์ AC แบบเข็ม, แอมมิเตอร์, เครื่องวัดความถี่, เครื่องวัดกำลังไฟฟ้า, เครื่องวัดตัวประกอบกำลัง และเครื่องวัดวัตต์-ชั่วโมงเฟสเดียว
III. โครงการฝึกอบรมที่สนับสนุนได้: (ต้องมีส่วนประกอบที่เกี่ยวข้อง)
1. แหล่งกำเนิดแสงไฟฟ้าและการเดินสายไฟภายในอาคาร
2. กริ่งประตูและระบบควบคุมการเข้าออก
3. การทดลองเครื่องมือไฟฟ้า
IV. สามารถดำเนินการตามเนื้อหาการฝึกอบรมได้
การทดลองที่ 1 วงจรควบคุมสวิตช์เดี่ยว
การทดลองที่ 2 วงจรควบคุมสวิตช์คู่
การทดลองที่ 3 วงจรควบคุมสวิตช์หรี่ไฟสำหรับหลอดไฟไส้
การทดลองที่ 4 วงจรควบคุมสวิตช์หลายตัว
การทดลองที่ 5 วงจรควบคุมหลอดไฟฟลูออเรสเซนต์
การทดลองที่ 6 วงจรควบคุมหลอดไฟโซเดียมความดันสูง
การทดลองที่ 7 วงจรควบคุมแบบอนุกรมสำหรับหลอดไฟไส้
การทดลองที่ 8 วงจรควบคุมแบบขนานสำหรับหลอดไฟไส้
การทดลองที่ 9 วงจรป้องกันการโอเวอร์โหลด
การทดลองที่ 10 วงจรกริ่งประตู
การทดลองที่ 11 วงจรกริ่งประตูแบบอินเตอร์คอม
การทดลองที่ 12 วงจรกริ่งประตูและระบบควบคุมการเข้าออก
การทดลองที่ 13 วงจรระบบควบคุมการเข้าออกแบบอินเตอร์คอม
การทดลองที่ 14 วงจรการติดตั้งโวลต์มิเตอร์และแอมมิเตอร์
การทดลองที่ 15 วงจรการติดตั้งมิเตอร์วัดค่าตัวประกอบกำลัง
การทดลองที่ 16 การติดตั้ง วงจรสำหรับมิเตอร์วัดกำลังไฟฟ้า
การทดลองที่ 17 วงจรติดตั้งมิเตอร์วัดกำลังไฟฟ้าแบบเฟสเดียว
