Name: Hybrid Electro-hydraulic และ Electro-นิวเมติกอุปกรณ์การศึกษาอุปกรณ์ไฮดรอลิกอุปกรณ์การฝึกอบรม
Brand: Jinan Should Shine Didactic Equipment Co., Ltd.
SKU: ZMP2106H
Availability: InStock
Rating: 5 (1 reviews)

การจำแนกประเภทผลิตภัณฑ์

อุปกรณ์ฝึกอบรมไฟฟ้า

อุปกรณ์การฝึกอบรมเมคคาทรอนิกส์

อุปกรณ์การฝึกอบรมทดแทน

อุปกรณ์ทดลองกลศาสตร์ของไหล

อุปกรณ์ห้องปฏิบัติการความร้อน

อุปกรณ์ฝึกอบรมเครื่องทำความเย็น

ผู้ฝึกสอนการควบคุมกระบวนการ

ผู้ฝึกสอนระบบอัตโนมัติในอาคาร

ม้านั่งฝึกลม

ม้านั่งฝึกอบรมไฮดรอลิก

อุปกรณ์ฝึกเครื่องกล

ครูฝึกสุขาภิบาล

ครูฝึกบำบัดน้ำ

อุปกรณ์ฝึกอบรมยานยนต์

เทรนเนอร์เครื่องทำอาหาร

อุปกรณ์ห้องปฏิบัติการ PCB

บ้าน > ม้านั่งฝึกอบรมไฮดรอลิก

ม้านั่งฝึกอบรมไฮดรอลิก

Hybrid Electro-hydraulic และ Electro-นิวเมติกอุปกรณ์การศึกษาอุปกรณ์ไฮดรอลิกอุปกรณ์การฝึกอบรม

คำอธิบาย

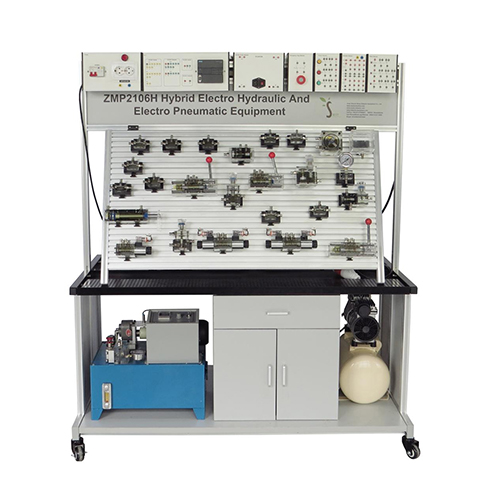

ZMP2106H ไฮบริดอุปกรณ์ไฟฟ้าไฮดรอลิกและไฟฟ้า - นิวเมติกอุปกรณ์การศึกษาอุปกรณ์ฝึกอบรมไฮดรอลิก 1. บทนำโดยย่อ
อุปกรณ์ทดลองใช้โครงสร้างสองด้านกล่าวคือตารางทดลองจัดเตรียมสถานที่สำหรับทำการทดลองทดสอบนิวเมติกและไฮดรอลิกสำหรับนักเรียนสองกลุ่มสี่คน สามารถทำการทดลองนิวเมติกและไฮดรอลิกแบบครอบคลุมสองด้านพร้อมกันเพิ่มประสิทธิภาพและแบ่งปันทรัพยากรและปรับปรุงประสิทธิภาพของผลิตภัณฑ์ โครงสร้างโดยรวมเรียบง่ายและใช้งานได้จริง
อุปกรณ์การฝึกเป็นรูปแบบการพ่นแบบทึบสองด้านของเหล็กซึ่งมีความสวยงามทนทานและใช้งานได้จริง การกำหนดค่าพื้นฐานมีดังต่อไปนี้: ส่วนประกอบการฝึกลม 1 ชุด; ชุดควบคุมนิวเมติก PLC 1 ชุด; เครื่องอัดอากาศเสียงรบกวนต่ำ 1 ชิ้น; ส่วนประกอบการฝึกอบรมไฮดรอลิก 1 ชุด ชุดควบคุมไฮดรอลิก PLC 1 ชุด; ปั๊มทดสอบไฮดรอลิก 1 ชิ้น การกำหนดค่าเพิ่มเติมคือคอมพิวเตอร์
ระบบการฝึกอบรมนี้ใช้ปั๊มทดสอบไฮดรอลิกอิสระโดยเฉพาะพร้อมระบบมอเตอร์กระแสตรงความเร็วตัวแปรพร้อมฟังก์ชั่นการตั้งค่าแรงดันน้ำมัน คุณสามารถตั้งค่าแรงดันน้ำมันที่ใช้งานได้อย่างปลอดภัย ด้วยส่วนประกอบไฮดรอลิกทั่วไป: ส่วนประกอบไฮดรอลิกแต่ละชิ้นมีแผ่นยึดซึ่งสามารถวางได้อย่างง่ายดายและอิสระในส่วนประกอบไฮดรอลิกโลหะผสมอลูมิเนียมบนแผง (แผงที่มีช่อง "T" ในรูปแบบของโครงสร้างอลูมิเนียมอัลลอยด์) ตักน้ำมันโดยใช้ขั้วต่อที่เปลี่ยนได้อย่างรวดเร็ว สะดวกในการถอดโดยไม่มีการรั่วไหล
ด้วยชุดอุปกรณ์การฝึกอบรมนี้คุณสามารถทำการควบคุมนิวเมติกและวงจรควบคุมไฮดรอลิกและการทดลองการใช้งานพื้นฐานที่เกี่ยวข้องได้ นอกจากนี้ยังสามารถรวมเข้าด้วยกันเพื่อทำการทดลองต่อไปนี้: ระบบควบคุมนิวเมติก - ไฟฟ้า, นิวเมติก - การควบคุมไฮดรอลิก, การควบคุมด้วยไฟฟ้า - ของไหลและนิวเมติก - ไฟฟ้า - การควบคุมแบบบูรณาการไฮดรอลิก

2. ลักษณะเฉพาะ:
อุปกรณ์เสริม: โซลินอยด์วาล์วน้ำมัน - ไฮดรอลิกและนิวเมติก, กระบอกสูบนิวเมติกแบบทำหน้าที่เดี่ยว, กระบอกสูบโอลีโอไฮดรอลิกและนิวเมติกสองหน้าที่, สวิตช์ จำกัด , รีเลย์, แหล่งจ่ายไฟ, เครื่องตรวจจับอนุภาค, ตัวกรองสัมบูรณ์และท่อ; กำลังไฟ: 220 โวลต์; ความจุคอมเพรสเซอร์: 24 ลิตรที่แรงดัน 8 บาร์ การกระจายพันธุ์: Multivia; ความถี่: 60 เฮิรตซ์; ระดับสูง; แรงดันไฮดรอลิก: 0 ถึง 50 บาร์ คุณสมบัติเพิ่มเติม: ชุดไฮดรอลิกพร้อมปั๊มเกียร์คู่ที่มีอัตราการไหล (ขั้นต่ำ) 6 และ 12 ลิตรต่อนาทีขับเคลื่อนด้วยมอเตอร์ไฟฟ้า 220-240 VAC 60 Hz, 3 CV พร้อมการเปลี่ยนแปลงความถี่ถัง 40 ถึง 50 ลิตรพร้อมตัวบ่งชี้ระดับและ อุณหภูมิ 2 บล็อกการจ่ายแรงดัน / ถัง / ท่อระบายน้ำแต่ละบล็อกมี: 4 3/8 "การเชื่อมต่อที่รวดเร็วสำหรับแรงดันสูงถึง 3000 psi สำหรับสายแรงดัน, 4 3/8" การเชื่อมต่อที่รวดเร็วป้องกันน้ำหยดสำหรับแรงดันสูงถึง 3000 psi สำหรับสายส่งกลับ , ระบบไฮดรอลิก; 2 3/8 "วาล์วระบายความดันช่องระบายอากาศและท่อระบายน้ำข้อต่อเร็วสำหรับแรงดันสูงถึง 3000 psi พร้อมมาตรวัดแสดงแรงดันพร้อมวาล์วระบายระบบไฮดรอลิกแผ่นกรองย้อนกลับพร้อมวาล์วบายพาสพร้อมตัวกรองตัวบ่งชี้ความอิ่มตัวขององค์ประกอบภาพหัวฉีดฟิลเลอร์พร้อมอากาศ ตัวกรอง, ไฟแสดงสถานะสูญญากาศที่ทางเข้าของปั๊ม, เครื่องตรวจจับอนุภาคในสายการผลิต, คำสั่งไฟฟ้าสำหรับมอเตอร์ไฟฟ้า, ปุ่มกดสำหรับการทำงานของวาล์วเปิด / ปิดเพื่อการผ่อนแรงของระบบ, แรงดันไฟฟ้า 220 ที่ 240 VAC ที่ 60 Hz, 1 บอลวาล์วบนปั๊ม การดูดด้วยหนึ่งในท่อในวัสดุโปร่งใสเพื่อให้เห็นภาพของการเกิดโพรงอากาศและเอฟเฟกต์การเติมอากาศ, ท่อขนาด 12 3/8 "พร้อมข้อต่อแบบเร็ว 600 มม., ท่อ 10 3/8" พร้อมข้อต่อแบบเร็ว 1000 มม., ท่อ 10 3/8 "พร้อมด้วย ตัวเชื่อมต่อแบบรวดเร็ว 1200 มม., ข้อต่อ 10 ที, วาล์วทิศทาง 1 4/2 ทาง, คันโยก / สปริง, วาล์ว 1 วาล์ว 4/3 ทาง, ศูนย์ตีคู่พร้อมคันโยก, วาล์วทิศทาง 4/3 ทาง 1 ตัว, ศูนย์ปิดพร้อมคันโยก, มาตรวัดความดัน 1 ตัวพร้อมกลีเซอรีนที่มีสเกล 0-100 บาร์วาล์วลำดับ 1 ตัวพร้อมอินทิเกรต ated check, วาล์วลดแรงดัน 1 ตัวพร้อมวาล์วตรวจสอบในตัว, วาล์วตรวจสอบการทำงานของนักบิน 1 ตัว, วาล์วควบคุมการไหล 1 ตัวพร้อมวาล์วตรวจสอบในตัว, วาล์วควบคุมการไหล 1 ตัวพร้อมการชดเชยความดัน, กระบอกสูบแบบ double-acting 1 อันพร้อมลูกสูบตั้งแต่ 25 ถึง 38 มม. และ การเดินทาง 200 มม., มอเตอร์ไฮดรอลิก 1 ตัวแบบสองทิศทาง, วาล์วทิศทาง 1 4/2 ทางพร้อมโซลินอยด์และสปริงกลับ 1 อัน, โซลินอยด์คู่วาล์วทิศทาง 4/2 ทาง 1 อัน, วาล์วปรับทิศทาง 4/3 ทาง 1 อัน, ศูนย์ปิด, โซลินอยด์คู่ที่กึ่งกลางสปริงทำงาน, ตัวกรองควบคุม 1 ตัวพร้อม manometer และน้ำมันหล่อลื่น 1 บล็อกผู้จัดจำหน่ายพร้อมวาล์วเปิดและปิดโดยมีช่องอย่างน้อย 6 ช่องกระบอกสูบเดี่ยว 1 กระบอกที่มีลูกสูบระหว่าง 20 มม. ถึง 25 มม. เส้นผ่านศูนย์กลางตั้งแต่ 5 0 มม. ถึง 100 มม. สูงสุด 2 กระบอกสูบแบบ double-acting พร้อมลูกสูบแม่เหล็กระหว่างเส้นผ่านศูนย์กลาง 20 มม. ถึง 25 มม. เดินทางจากขั้นต่ำ 100 มม. ถึงสูงสุด 150 มม. วาล์ว 2 ทิศทาง 3/2 ทางปุ่ม NC / สปริง 1 วาล์วทิศทาง 3/2 ทางปุ่ม NC / ลูกโซ่ , 4 คำสั่ง วาล์ว onal 3/2 ทางลูกกลิ้ง / สปริง NC, 2 ทิศทางวาล์ว 3/2 ทางลูกกลิ้งหด NC, วาล์วทิศทาง 1 ทิศทาง 3/2 ทาง NC นักบินเดี่ยว, วาล์วทิศทาง 1 ทิศทาง 3/2 ทาง NC Timer (0 ถึง 30 วินาที), 1 5 / ก้านวาล์วปรับทิศทาง 2 ทิศทาง / สปริง, 1 5/2-way directional valve single air pilot, 2 directional 5/2-way valves double air pilot, 4 one-way flow control valve s, 2 "O" elements, 2 องค์ประกอบ "Y", วาล์วไอเสียด่วน 2 ตัว, วาล์วปรับทิศทาง 5/2 ทาง 1 ตัว, โซลินอยด์เดี่ยวพร้อมสปริงกลับ, วาล์วทิศทาง 5/2 ทาง 2 ตัว, คู่
โซลินอยด์

1 3/2 ทางวาล์วทิศทาง NC โซลินอยด์ธรรมดาและส่งกลับโดยสปริง e, เซ็นเซอร์ความใกล้เคียงแม่เหล็ก 2 ตัว, เซ็นเซอร์แรงดันไฟฟ้า 2 ตัว, แหล่งจ่าย 1 แหล่งที่มีอินพุต 110 ถึง 240 VAC, 60 Hz, เอาต์พุต 24 VDC, 10A พร้อมระบบป้องกันอัตโนมัติ, ไฟฟ้า 1 ตัว ตัวจัดจำหน่ายที่มีเอาต์พุต 8 ตัว, ไฟแสดงสถานะ 8 ดวงและเสียงบี๊บ 1 ชุด, สายไฟฟ้าพิน 4 มม. 2 ชุดแต่ละชุดประกอบด้วย (สาย 20 x 500 มม., สาย 10 x 1000 มม.), ปุ่มกด 1 ปุ่ม, ปุ่มฉุกเฉินสำหรับล็อค 1 ปุ่ม, ปุ่มกด NC 1 ปุ่ม, 1 สวิตช์ปุ่ม, ไมโครสวิตช์ 4 ตัวพร้อมสวิตช์ จำกัด พร้อมลูกกลิ้ง, 2 ไมโครสวิทช์พร้อมสวิตช์ จำกัด พร้อมลูกกลิ้งแบบพับเก็บได้, รีเลย์ 2 ตัวที่มีหน้าสัมผัส NO 3 ตัวและหน้าสัมผัส NC 1 ตัว, รีเลย์ 1 ตัวที่มีหน้าสัมผัส NO 2 หน้าและหน้าสัมผัส NC 2 ตัว, รีเลย์ 1 ตัวที่มีการหน่วงเวลาการเชื่อมต่อ, ตัวเก็บประจุ 1 ตัว เซ็นเซอร์ความใกล้เคียง, เซ็นเซอร์ความใกล้ชิดอุปนัย 1 ตัว, เซ็นเซอร์ความใกล้ชิดแบบออปติคอล 1 ตัว, สายยางยาว 4 มม. 20 เมตรองค์ประกอบทั้งหมดต้องมีขั้วต่อท่อ 4 มม. องค์ประกอบทั้งหมดต้องมีฐานยึดบนบอร์ดโครงสร้างโปรไฟล์อลูมิเนียมในตัวพร้อมแผงแนวตั้งสองด้าน ในอลูมิเนียมหน้า rofile สำหรับการยึดส่วนประกอบอย่างรวดเร็วช่วยให้สามารถติดตั้งบนม้านั่งทั้งสองด้านแผ่นยางป้องกันบนโต๊ะถาดเก็บน้ำมันที่เหลือสำหรับกลุ่มไดรฟ์ไฮดรอลิกกรอบสำหรับยึดแผ่นไฟฟ้าที่ส่วนบนของแผงรองรับ ท่อ, ลูกกลิ้งหมุน 04, คอมเพรสเซอร์ 1 ตัวจาก 06 ถึง 10 บาร์ของแรงดันเงียบพร้อมถังขนาด 24 ถึง 50 ลิตรรวมคู่มือผู้ใช้ของอุปกรณ์และซอฟต์แวร์จำลองสำหรับระบบไฮดรอลิกส์และไฟฟ้าไฮดรอลิกส์นิวเมติกและอิเล็กโทรนิวเมติกที่ได้รับอนุญาตสำหรับผู้ใช้สามคนรวมถึงการฝึกอบรม
