ชุดอุปกรณ์ การควบคุม HVAC ในอาคาร อุปกรณ์การศึกษา อุปกรณ์การฝึกอบรมระบบอัตโนมัติในอาคาร
รายการเลขที่:
SR3137

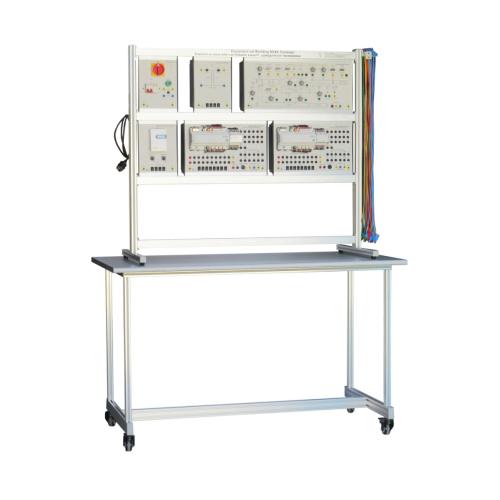

ชุดอุปกรณ์ SR3137 ควบคุม HVAC ของอาคาร อุปกรณ์การศึกษา อุปกรณ์ฝึกอบรมระบบอัตโนมัติในอาคาร
ขอใบเสนอราคา
คำอธิบาย
ชุดอุปกรณ์ SR3137 การควบคุม HVAC ในอาคาร อุปกรณ์การศึกษา อุปกรณ์การฝึกอบรมระบบอัตโนมัติในอาคาร
ผลิตภัณฑ์นี้แนะนำให้นักเรียนรู้จักพื้นฐานของการทำความร้อน การระบายอากาศ และการปรับอากาศ (HVAC) ครอบคลุมส่วนประกอบที่ใช้ในระบบ HVAC และสอนทักษะที่จำเป็นในการทำงานในสาขา HVAC ตลอดกิจกรรม นักเรียนจะได้รับความรู้เชิงปฏิบัติเกี่ยวกับวิธีการติดตั้ง บำรุงรักษา และแก้ไขปัญหาระบบ HVAC พวกเขาคุ้นเคยกับระบบ HVAC ต่างๆ
อุปกรณ์ในกลุ่มนี้ได้รับการออกแบบให้มีความเป็นโมดูลาร์ที่สมบูรณ์ สามารถใช้กับระบบและวงจร HVAC ได้หลายประเภท อุปกรณ์นี้ใช้อุปกรณ์ที่อยู่อาศัย อุตสาหกรรม และเชิงพาณิชย์ สิ่งนี้จะช่วยให้นักศึกษาได้รับประสบการณ์ที่ใกล้เคียงกับการทำงานจริงในสาขา HVAC มากที่สุด
ระบบการฝึกอบรมการควบคุม HVAC ในอาคารเป็นแบบโมดูลาร์ ช่วยให้สามารถใช้งานการกำหนดค่า DDC หลายรายการได้ จำเป็นต้องมีโมดูลต่อไปนี้เพื่อทำแบบฝึกหัดในคู่มือนี้: แหล่งจ่ายไฟ หม้อแปลงไฟฟ้า ตัวควบคุมแบบตั้งโปรแกรมได้ เซ็นเซอร์อุณหภูมิ ตัวควบคุมการควบคุมดูแล และโครงร่าง HVAC แต่ละโมดูลเหล่านี้มีการอธิบายไว้ด้านล่าง
โมดูลแหล่งจ่ายไฟและหม้อแปลงจ่ายไฟให้กับโมดูลอื่นๆ ทั้งหมด มีการจ่ายไฟจากเครือข่าย AC ในพื้นที่ไปยังหม้อแปลง ตัวควบคุมการตรวจสอบ และโครงร่าง HVAC ในขณะที่หม้อแปลงจ่ายไฟ AC 24 V ให้กับตัวควบคุมแบบตั้งโปรแกรมได้
โครงร่าง HVAC เป็นหัวใจสำคัญของระบบ โดยจำลองโครงสร้างพื้นฐานของอาคาร (ท่อ เซ็นเซอร์ เครื่องทำความร้อน ฯลฯ) และช่วยให้สามารถเปลี่ยนแปลงตัวแปรสภาพแวดล้อม เช่น อุณหภูมิของอากาศและความดัน โมดูลที่เหลือคือตัวควบคุมแบบตั้งโปรแกรมได้ เซ็นเซอร์อุณหภูมิ และตัวควบคุมควบคุม
โมดูลพลังงาน
หม้อแปลงควบคุม
คอนโทรลเลอร์แบบตั้งโปรแกรมได้
เซ็นเซอร์อุณหภูมิ
เค้าโครง HVAC
ฝึกฝน
แบบฝึกหัดที่ 1 การตั้งค่าและการเชื่อมต่อ
แบบฝึกหัดที่ 2 การเชื่อมต่อไฟฟ้าแรงสูง
แบบฝึกหัดที่ 3 การเชื่อมต่อเครือข่าย
แบบฝึกหัดที่ 4 การเชื่อมต่ออินพุตและเอาต์พุต
แบบฝึกหัดที่ 5 การโหลดโปรแกรมลงในคอนโทรลเลอร์
แบบฝึกหัดที่ 6 ทดสอบคอนโทรลเลอร์ในโหมดดีบัก
แบบฝึกหัดที่ 7 การแก้ไขปัญหาโมดูลควบคุมหม้อแปลงไฟฟ้า
แบบฝึกหัดที่ 8 การตรวจสอบระบบผ่านเว็บเบราว์เซอร์
