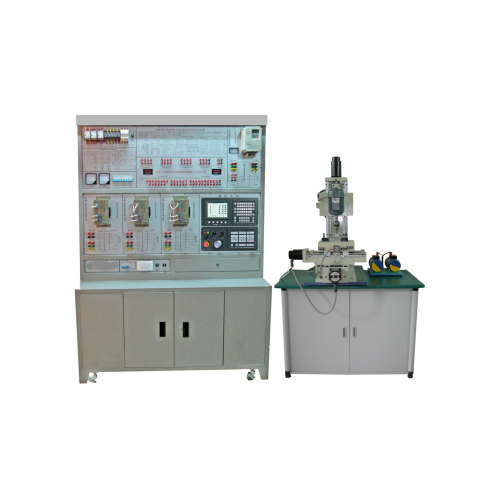

เครื่องกัด CNC การฝึกอบรมที่ครอบคลุม Workbench อุปกรณ์การสอน อุปกรณ์ห้องปฏิบัติการไฟฟ้า

คำอธิบาย

SSGSK990M เครื่องกัด CNC การฝึกอบรมที่ครอบคลุม Workbench อุปกรณ์การสอน อุปกรณ์ห้องปฏิบัติการไฟฟ้า

ด้วยการประยุกต์ใช้เทคโนโลยีการควบคุมเชิงตัวเลขอย่างกว้างขวาง ทางโรงเรียนจึงให้ความสำคัญกับการปลูกฝังผู้ประกอบวิชาชีพด้านการผลิต การบริการด้านเทคนิค และตำแหน่งอื่นๆ มากขึ้นเรื่อยๆ ปรับปรุงความสามารถในการปฏิบัติของนักเรียนและวิเคราะห์ความสามารถในการแก้ปัญหา ตลอดจนการเรียนรู้และการเรียนรู้อย่างครอบคลุม การควบคุมระบบซีเอ็นซี หลักการ โปรแกรมควบคุมเชิงตัวเลข วิธีการออกแบบและติดตั้งระบบไฟฟ้า การว่าจ้างและบำรุงรักษา อย่างไรก็ตาม วิทยาลัยส่วนใหญ่เผชิญกับการขาดอุปกรณ์การฝึกอบรม CNC ดังกล่าว ด้วยเหตุนี้ บริษัทจึงได้พัฒนาหลักการของระบบควบคุมอิเล็กทรอนิกส์ของเครื่องกัด CNC และอุปกรณ์ฝึกงานสำหรับม้านั่งทดสอบการว่าจ้างและบำรุงรักษา การใช้อุปกรณ์นี้ทำให้นักเรียนสามารถควบคุมหลักการควบคุมของระบบเครื่องกัด CNC วิธีการออกแบบทางไฟฟ้า การเลือกส่วนประกอบ การติดตั้งไฟฟ้าและการดีบักของเครื่องกัด การวินิจฉัยและบำรุงรักษาข้อผิดพลาด การเขียนโปรแกรมชิ้นส่วนและการประมวลผลการจำลองภาพ ฯลฯ ผลการฝึกงาน ส่วนประกอบหลักของอุปกรณ์ทดลองคือผลิตภัณฑ์ควบคุมทางอุตสาหกรรม
I. ข้อกำหนดด้านการทำงาน
1. แท่นทดสอบนี้วิเคราะห์ระบบควบคุมเชิงตัวเลขของ GSK990M อย่างละเอียดเพื่อให้สอดคล้องกับการออกแบบทางไฟฟ้าของเครื่องมือเครื่อง CNC การออกแบบข้อบกพร่องของเครื่องมือเครื่อง CNC การประกอบไฟฟ้าของเครื่องมือเครื่อง CNC และการควบคุมเชิงตัวเลขของเครื่องมือเครื่อง
2. แท่นทดสอบใช้เครื่องกัดกึ่งกายภาพเพื่อให้ทราบถึงการปรับเชิงกลและการติดตั้งเครื่องมือกล (รวมถึงสปินเดิล แกนป้อน ลีดสกรู แบริ่ง น็อตคู่ ฯลฯ) และเป็นไปตามการปรับข้อต่อทางไฟฟ้าของเครื่องซีเอ็นซี เครื่องมือ เครื่องกัดใช้เครื่องมือหนีบหัวจับดอกสว่านเพื่อตัดเฉือนชิ้นงานโดยตรง
3. แท่นทดสอบสามารถกำหนดจุดบกพร่องทั่วไป 28 จุดและจุดบกพร่องของคอมโพสิต
4. ตัวแก้ไข PLC ในตัวของระบบ CNC สามารถดาวน์โหลดไดอะแกรมแลดเดอร์บนพีซี
5. แท่นทดสอบติดตั้งเครื่องกัดกึ่งฟิสิกส์เพื่อแปรรูปพลาสติกวิศวกรรมและลูกแก้ว

ครั้งที่สอง ส่วนประกอบผลิตภัณฑ์
แพลตฟอร์มการทดลองที่ครอบคลุมของเครื่องกัดซีเอ็นซีประกอบด้วยระบบควบคุมตัวเลข GSK990M จำนวนมาก, บอร์ดอินเทอร์เฟซการควบคุมไฟฟ้าของเครื่องมือเครื่องจักร, คณะกรรมการทดลองการควบคุมความเร็วของการแปลงความถี่แกนหมุน, เซอร์โวไดรฟ์ AC และเซอร์โวมอเตอร์, โมดูลอินพุตและเอาต์พุต, ไฟฟ้าแรงดันต่ำ ส่วนประกอบและเครื่องกัดกึ่งกายภาพ
สาม. หลักการควบคุมเชิงตัวเลข
คอนโซลควบคุมตัวเลขมีระบบควบคุมที่สมบูรณ์ ระบบควบคุมมีระบบที่สมบูรณ์ของเทคโนโลยีการควบคุมเชิงตัวเลข GSK990 M คอนโซลจะวิเคราะห์หลักการควบคุมและโครงสร้างของระบบ GSK990M แบบกว้างอย่างครอบคลุม และเชื่อมต่อด้วยระบบไฟฟ้าตามข้อกำหนดของอุปกรณ์ CNC จริง เครื่อง CNC สามารถใช้ในการตัดเฉือน CNC ได้ ในเวลาเดียวกัน คอนโซล CNC มีระบบความผิดปกติของวงจรสำหรับการตั้งค่า ซ่อมแซม และประเมินข้อผิดพลาดทั่วไปของเครื่องมือเครื่อง CNC ภายในระบบควบคุม ระบบความผิดปกติมีอินเทอร์เฟซเทอร์มินัลแบบเปิดอย่างสมบูรณ์ ซึ่งสามารถตั้งค่าความผิดปกติของวงจรได้ ความล้มเหลวของอุปกรณ์หลักและข้อผิดพลาดภายในของระบบปฏิบัติการมีไว้สำหรับนักเรียนในการวัดและตัดสิน ครูสามารถกำหนดข้อบกพร่อง นักเรียนสามารถรับรู้การวัดและการแก้ไขปัญหาออนไลน์ และยังสามารถรับรู้การวัดการปิดสำหรับการแก้ไขปัญหา และปรับปรุงความสามารถของนักเรียนในการแก้ปัญหา
IV. การกำหนดค่าแพลตฟอร์มการฝึกอบรม
1. ประกอบด้วยแผงควบคุม โต๊ะฝึกอบรม และเครื่องกัดกึ่งกายภาพ คอนโซลทำจากเหล็กโครงสร้างสเปรย์หนาแน่นสองชั้นด้าน แผงอลูมิเนียม; ตารางการฝึกอบรมเป็นเหล็กโครงสร้างสเปรย์หนาแน่นสองชั้นด้านและบนโต๊ะเป็นกระดานความหนาแน่นสูงทนไฟกันน้ำและทนต่อการสึกหรอ เครื่องกัดกึ่งกายภาพสามารถแสดงการส่งคืนศูนย์ของเครื่องจักร ขีดจำกัดการเคลื่อนที่เกินของเครื่องมือเครื่องจักร และอื่นๆ ได้โดยตรง
2. แหล่งจ่ายไฟ AC 380V แบบสามเฟสสี่สาย ตัวป้องกันการรั่วไหลจะควบคุมแหล่งจ่ายไฟทั้งหมด และแหล่งจ่ายไฟของแผงควบคุมถูกควบคุมโดยสวิตช์กุญแจและสวิตช์สตาร์ท-หยุด โวลต์มิเตอร์ตรวจสอบแรงดันไฟฟ้าของกริด และแอมมิเตอร์ตรวจสอบกระแสการทำงานทั้งหมดของอุปกรณ์และมีไฟแสดงสถานะและตัวป้องกันฟิวส์
3. หน่วยระบบ CNC: ใช้ระบบ GSK990M จำนวนมากเพื่อควบคุมแกนป้อนควบคุมแบบดิจิตอล 3 แกนและแกนหมุนแบบแอนะล็อก 1 แกน
4. โมดูลไดรฟ์: แกนป้อน X/Y/Z ใช้เซอร์โวมอเตอร์ AC และเซอร์โวไดรฟ์เพื่อสร้างระบบกึ่งเปิด
5. โมดูลแกนหมุน: มอเตอร์แกนหมุนควบคุมโดยตัวแปลงความถี่เพื่อให้เป็นไปตามการควบคุมความเร็วในการแปลงความถี่แบบไม่มีขั้นตอน
V. คุณสมบัติที่โดดเด่นของผลิตภัณฑ์:
บริษัทมีประสบการณ์หลายปีในการผลิต CNC ดังนั้นระบบ CNC GSK990M ขนาดใหญ่จึงได้รับการวิเคราะห์และแสดงผลบนแผงควบคุมอย่างสมบูรณ์ และการทำงานของเครื่องกัด CNC ทั้งหมดถูกควบคุมโดยตัวเชื่อมต่อ วิธีการควบคุมสำหรับชุดควบคุมทั้งหมดมีดังนี้:

1. แท่นทดสอบแสดงแผนที่โลกของวงจรควบคุมของเครื่องกัดสากล ผู้เข้ารับการฝึกอบรมสามารถใช้ไดอะแกรมนี้เป็นไดอะแกรมสาธิตของวงจรการออกแบบเพื่อให้เข้าใจวิธีการควบคุมของเครื่องกัด CNC ได้ดีขึ้น .
2 โครงสร้างแบบเปิด การออกแบบโมดูลาร์: ม้านั่งทดลองสลายระบบควบคุมตัวเลข GSK990M จำนวนมาก ขยายอินเทอร์เฟซการควบคุมไปยังแผงควบคุมของม้านั่งทดลอง จากนั้นใช้เทอร์มินัลบล็อกเพื่อเชื่อมต่อกับแต่ละโมดูลบอร์ดสำหรับการควบคุม
3. ชุดควบคุมอินเวอร์เตอร์สามเฟส: เชื่อมต่อกับระบบควบคุมเชิงตัวเลขผ่านสายแพตช์เพื่อดำเนินการควบคุมการแปลงความถี่ เพิ่มความสามารถในการลงมือปฏิบัติของผู้เข้ารับการฝึกอบรม และเพิ่มความเข้าใจและการวิเคราะห์ข้อผิดพลาดในกระบวนการควบคุม
4. ชุดควบคุมเซอร์โวไดรฟ์: เชื่อมต่อกับระบบ CNC ผ่านสายแพตช์สำหรับการควบคุมเซอร์โวไดรฟ์ เพิ่มความสามารถภาคปฏิบัติของผู้ฝึกงาน และให้ผู้เข้ารับการฝึกอบรมมีความเข้าใจและความสามารถในการวิเคราะห์ที่ครอบคลุมสำหรับตัวควบคุมเซอร์โว
5 หน่วย MP: เชื่อมต่อกับระบบ CNC ผ่านสายแพทช์สำหรับการควบคุมด้วยตนเองของการเคลื่อนไหวพิกัดเครื่อง

หก. เครื่องกัด CNC โปรแกรมการฝึกอบรมแพลตฟอร์มการทดลองที่ครอบคลุม
1. โครงการฝึกงานเชิงทดลองต่อไปนี้สามารถทำได้ผ่านแพลตฟอร์มการฝึกอบรม
การทดลองการทำงานของระบบเครื่องกัด CNC และการเขียนโปรแกรม (ด้วยเครื่องกัดกึ่งกายภาพ)
การทดสอบการเดินเครื่องและการวินิจฉัยข้อผิดพลาดของหน่วยแปลงความถี่แกนหมุน
การทำงานของเซอร์โวมอเตอร์กระแสสลับและการทดลองวินิจฉัยข้อผิดพลาด
เครื่องมิลลิ่งควบคุมเชิงตัวเลข การทดลองออกแบบและวิเคราะห์การควบคุมไฟฟ้า
เครื่องมือเครื่องกัดซีเอ็นซี Zero return การทดลอง
เครื่องมือเครื่อง CNC เกินขีดจำกัดการทดลอง
การทดลองการตั้งค่าพารามิเตอร์ของระบบควบคุมเชิงตัวเลข
การใช้สัญญาณอินพุตและเอาต์พุต
การทดลองการทำความเย็นและการส่องสว่างและการวินิจฉัยข้อผิดพลาดของเครื่องกัด CNC
การทดลองชดเชยความผิดพลาดของสกรูพิตช์
เครื่องกัด CNC ทดลอง handwheel อิเล็กทรอนิกส์
เครื่องมือกล RS232 การทดลองการสื่อสารแบบอนุกรม
เครื่องมิลลิ่งการทดลองประมวลผล DNC
การทดสอบการยกเว้นการออกแบบเครื่องกัด CNC 28 รายการ
2 การฝึกอบรมการเขียนโปรแกรมด้วยตนเองและการประมวลผลการจำลอง
1. การเขียนโปรแกรมเครื่องกัด CNC และการประมวลผลการจำลอง
1) การเรียนรู้โครงสร้าง รูปแบบ และระบบคำสั่งของโปรแกรม NC
2) ความเข้าใจในการดำเนินงานพื้นฐานของแต่ละระบบ
3) ความเข้าใจในเทคโนโลยีการประมวลผลพื้นฐานของเครื่องกัด CNC
2, การเขียนโปรแกรมเครื่องกัด CNC และการฝึกอบรมการดำเนินงาน
1) ปริญญาโท การแก้ไขโปรแกรมกัด CNC
2) การเรียนรู้การใช้งานพื้นฐานของเครื่องกัดซีเอ็นซี
3) ทักษะการใช้ฟังก์ชันระบบเครื่องกัดซีเอ็นซี
4) การประกอบและการแปรรูปชิ้นส่วนในการกัด CNC
3 ทำความเข้าใจเกี่ยวกับการตรวจจับข้อผิดพลาดของเครื่องมือเครื่อง CNC ทั่วไปและการฝึกอบรมการบำรุงรักษา
ข้อกำหนดพื้นฐานและวิธีการแก้ไขปัญหาสำหรับการบำรุงรักษาเครื่อง CNC
เทคโนโลยีการวินิจฉัยตัวเองผิดพลาดทั่วไป
วิธีแก้ไขปัญหาทั่วไป
ข้อผิดพลาดทั่วไปและการจัดการเครื่องมือเครื่อง CNC
4 พารามิเตอร์เครื่องกัดกึ่งกายภาพ:
● เครื่องกัดกึ่งกายภาพสามารถประมวลผลชิ้นงานได้โดยตรง สาธิตการคืนศูนย์ของเครื่องมือกล ขีดจำกัดการเคลื่อนที่เกินของเครื่องมือกล เป็นต้น
● ความกว้างของโต๊ะ (ยาว × กว้าง): 450 มม. × 170 มม.
● หมายเลขช่อง T-slot และความกว้าง: 3 × 12 mm
● ช่วงความเร็วแกนหมุน: 20 ∽ 1500 รอบต่อนาที
● ช่วงแคลมป์จับแกนหมุน: φ1 ~ φ13 mm
● การเดินทางแกน X ของโต๊ะทำงาน: 450mm
● ระยะเคลื่อนที่แกน Y ของโต๊ะทำงาน: 250 มม.
● ระยะเคลื่อนที่แกน Z ของโต๊ะทำงาน: 250 มม.
● แกน X, Y, Z ความเร็วเคลื่อนที่เร็ว (สูงสุด) ≥ 4.0 / 4.0 / 3m / นาที
● ความถูกต้องของตำแหน่ง: 0.02mm
●กำลังมอเตอร์หลัก: 750W
●ระบบควบคุม: GSK990M/DA98A (ระบบเซอร์โว AC)
● ขนาดเครื่อง: 850 × 800 × 1600 mm
ปกเกล้าเจ้าอยู่หัว เครื่องกัดซีเอ็นซีครอบคลุมการวาดภาพร่างม้านั่งทดลอง
แปด. พารามิเตอร์ทางเทคนิคของแพลตฟอร์มทดลอง:
1. กำลังไฟฟ้าเข้า: AC380V (สามเฟส), 50HZ
2, 28 การประเมินข้อผิดพลาด
3 สภาพแวดล้อมการทำงาน: อุณหภูมิ -200C ± 400 C
4 ความจุเครื่องทั้งหมด: ≤ 3kVA;
5. ขนาดม้านั่ง: ยาว × กว้าง × สูง (มม.) = 1370 มม. × 600 มม. × 1890 มม.
6. ขนาดเครื่องกัดกึ่งฟิสิกส์: ยาว × กว้าง × สูง (มม.) = 1200 มม. × 800 มม. × 2300 มม.
