กล่อง ZE3454 พร้อม Siemens S7-300, Siemens KTP 700 7" และระบบควบคุมแรงดัน PID อุปกรณ์ฝึกอบรมในโรงเรียน อุปกรณ์เทคโนโลยีการศึกษา อุปกรณ์ฝึกอบรมด้านไฟฟ้า
1. แนะนำผลิตภัณฑ์
1.1 รายละเอียดผลิตภัณฑ์

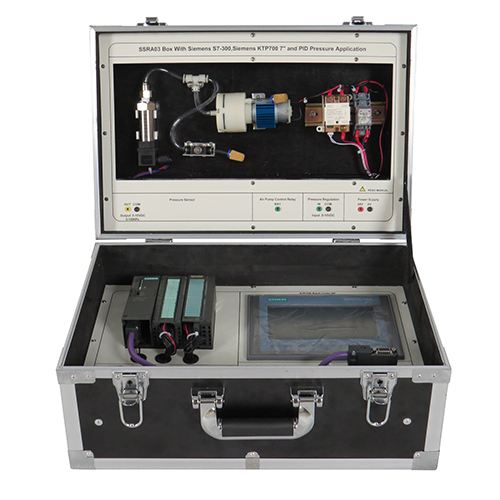

นี่คือระบบการสอนและการฝึกอบรม Siemens S7-300 ที่รวมอยู่ในกระเป๋าเดินทาง ส่วนประกอบหลักประกอบด้วย CPU 312C, PLC และ HMI KTP700 Basic ระบบนี้ขับเคลื่อนปั๊มสุญญากาศขนาดเล็กแบบแรงดันคู่ 24V เพื่อสร้างการเปลี่ยนแปลงความดันอากาศ ซึ่งจะถูกตรวจสอบแบบเรียลไทม์โดยเซ็นเซอร์ความดัน 0-100 kPa การรับข้อมูลและการควบคุมเอาต์พุตที่มีความแม่นยำสูงทำได้ผ่านโมดูล 334 ในสภาพแวดล้อมที่เงียบสงบและปลอดภัย นักเรียนสามารถสังเกตการตอบสนองความดันแบบไดนามิกบน HMI เพื่อเพิ่มพูนความเข้าใจในหลักการควบคุม PID และทักษะการทำงานอัตโนมัติทางอุตสาหกรรมในทางปฏิบัติ
1.2 คุณสมบัติของผลิตภัณฑ์
นี่คือกล่องการสอนและการฝึกอบรมแบบครบวงจรที่มี PLC Siemens S7-312C และ HMI Siemens KTP700 Basic DP ในตัว ระบบนี้สร้างการเปลี่ยนแปลงความดันอากาศโดยใช้ปั๊มสุญญากาศขนาดเล็กและใช้ฟังก์ชัน PID ในตัวเพื่อตรวจสอบและควบคุมความดันแบบเรียลไทม์ ระบบนี้มีการบูรณาการสูง มีการเดินสายที่ชัดเจน และการปรับพารามิเตอร์ที่ใช้งานง่าย ช่วยให้นักเรียนสามารถทำการดีบักด้วยตนเองในสภาพแวดล้อมที่ปลอดภัย สังเกตการตอบสนองของแรงดันได้อย่างชัดเจน และเชี่ยวชาญหลักการพื้นฐานและทักษะเชิงปฏิบัติของการควบคุม PID
2. ข้อมูลจำเพาะทางเทคนิค
2.1 พารามิเตอร์ทางเทคนิคพื้นฐาน
แหล่งจ่ายไฟทำงาน เฟสเดียว 3 สาย 220V
50Hz
สภาพแวดล้อมการทำงาน (แนะนำ) อุณหภูมิ: 0°C ถึง 60°C
ระดับความสูง: -1000m ถึง 2000m
2.2 พารามิเตอร์ของอุปกรณ์
ขนาด 477 มม.*315 มม.*260 มม.
น้ำหนัก <15 กก.
3. แนะนำผลิตภัณฑ์
3.1 ภาพรวมผลิตภัณฑ์
ลำดับที่ ชื่อ จำนวน
1 ตู้ 1
2 ส่วนจ่ายไฟและควบคุม 1
3 ส่วนการทำงาน 1
3.2 ส่วนประกอบโมดูลของผลิตภัณฑ์
ลำดับที่ ชื่อ จำนวน
1. ซีพียู Siemens 312C 1 ตัว
2. โมดูลอนาล็อก Siemens 1 ตัว
3. จอ HMI Siemens KTP700 Basic DP 1 ตัว
4. ปั๊มสุญญากาศขนาดเล็ก DC24V พร้อมฮีทซิงค์อลูมิเนียมและขายึด (ไม่รวมสายไฟ) 1 ตัว
5. รีเลย์ตัวกลาง 1 ตัว
3.3 อุปกรณ์เสริมของผลิตภัณฑ์
ลำดับที่ ชื่อ จำนวน
1. สายไฟสามแกน (3 x 0.75 นิ้ว) (1.5 ม.) 1 เส้น
2. สายนิรภัยไฟฟ้า 2 มม. 10 เส้น
3. สายนิรภัยไฟฟ้า 2 มม. 10 เส้น
4. สายนิรภัยไฟฟ้า 2 มม. 5 เส้น
5. สายนิรภัยไฟฟ้า 2 มม. 5 เส้น
6. สายนิรภัยไฟฟ้า 2 มม. 5 เส้น
7. PLC Siemens 300 2 ตัว
8. สายดาวน์โหลด Siemens MPI 1 เส้น
9. ฟิวส์ 5 ตัว
10. USB 1 เส้น
4. รายการทดลองการสอนผลิตภัณฑ์
การควบคุมความดันด้วย PID
