ZM7111A อุปกรณ์สาธิตหลักการของเบอร์นูลลี แท่นฝึกวิชาชีพ ห้องปฏิบัติการศึกษา อุปกรณ์กลศาสตร์ของไหล
1. แนะนำผลิตภัณฑ์
1.1 รายละเอียดผลิตภัณฑ์

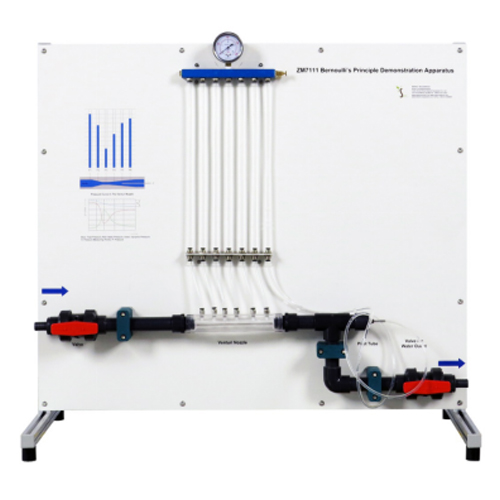

เครื่องมือสาธิตหลักการของเบอร์นูลลี ZM7111A เป็นอุปกรณ์ทดลองสำหรับศึกษาหลักการของเบอร์นูลลี วัตถุที่วัดคือท่อเวนทูรีที่มีจุดวัดความดัน 6 จุด ความดันสถิตทั้ง 6 ค่าจะแสดงบนแผงควบคุมผ่านมาตรวัดความดันน้ำ 6 ตัว นอกจากนี้ยังสามารถวัดความดันรวมที่ตำแหน่งต่างๆ ตลอดท่อเวนทูรีได้โดยใช้โพรบที่เคลื่อนที่ได้ตามแนวแกน และแสดงผลบนมาตรวัดความดันน้ำตัวที่สอง โพรบถูกปิดผนึกด้วยแหวนยางอัดเพื่อป้องกันการรั่วไหลระหว่างการวัด
1.2 คุณสมบัติของผลิตภัณฑ์
1. ผลิตภัณฑ์ใช้การออกแบบแบบโมดูลาร์ มีการแบ่งส่วนการวัดที่ชัดเจนและฟังก์ชันการทำงานที่ทรงพลัง
2. การออกแบบผลิตภัณฑ์สวยงามและโครงสร้างเรียบง่าย
3. ผลิตภัณฑ์ใช้มาตรการป้องกันการกัดกร่อน วัสดุมีความแข็งแรงทนทาน ซึ่งช่วยยืดอายุการใช้งานของผลิตภัณฑ์ได้อย่างมาก
4. ผลิตภัณฑ์สามารถใช้ร่วมกับอุปกรณ์ทดลองกลศาสตร์ของไหลอื่นๆ ได้
2. ข้อมูลจำเพาะทางเทคนิค
2.1 พารามิเตอร์ทางเทคนิค
ข้อกำหนดสภาพแวดล้อมการทำงาน: อุณหภูมิแวดล้อม -10℃～+40℃ ความชื้นสัมพัทธ์ < 85% (25℃)
2.2 ขนาดและน้ำหนัก
ขนาด: 1000 มม.*450 มม.*920 มม.
น้ำหนัก: ประมาณ 30 กก.
3. ชื่อส่วนประกอบและหน้าที่ของผลิตภัณฑ์
3.1 ส่วนประกอบหลักของผลิตภัณฑ์
ลำดับที่ ชื่อ จำนวน
1 แผนภาพวงจร 1
2 เกจวัดแรงดัน 1
3 วาล์วไอเสีย 1
4 ท่อแรงดันสถิต X6 6
5 ท่อแรงดันรวม 1
6 ท่อน้ำเข้า 1
7 วาล์วควบคุมการไหลของน้ำเข้า 1
8 ท่อเวนทูรี 1
9 ท่อปิโตต์ 1
10 วาล์วควบคุมการไหลของน้ำทิ้ง 1
11 ช่องระบายน้ำ 1
3.2 อุปกรณ์เสริมของผลิตภัณฑ์
ลำดับที่ ชื่อ จำนวน
1 ท่อน้ำ 1
2 แคลมป์ท่อน้ำ 2
4. รายการการทดลองเพื่อการสอนเกี่ยวกับผลิตภัณฑ์ (ดูรายละเอียดในคู่มือการทดลอง)
(1) การพิสูจน์หลักการของเบอร์นูลลี
(2) การวัดแรงดันของท่อเวนทูรี
(3) การหาค่าตัวประกอบอัตราการไหล K
